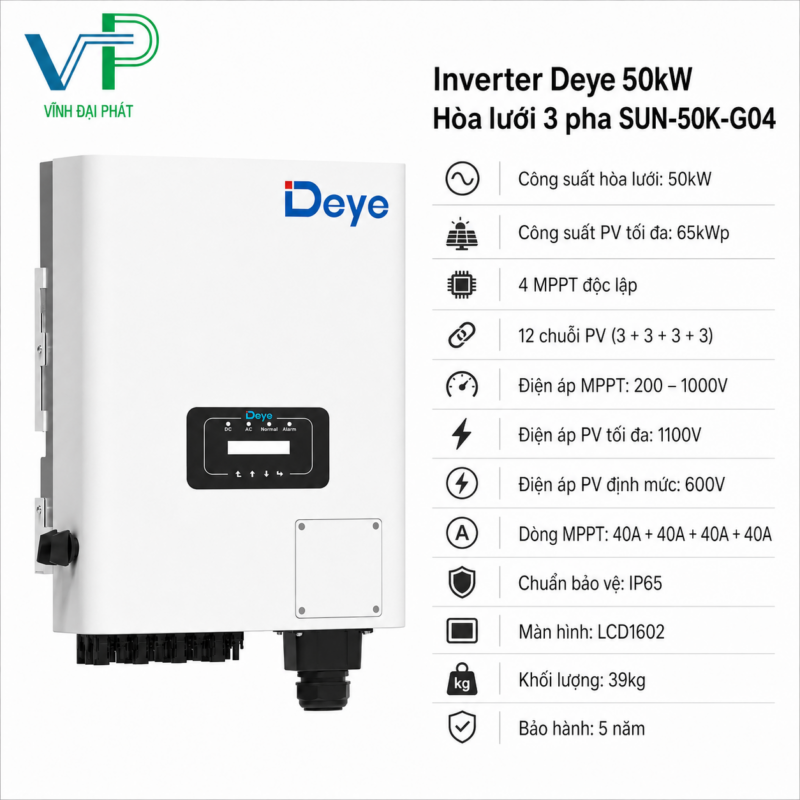

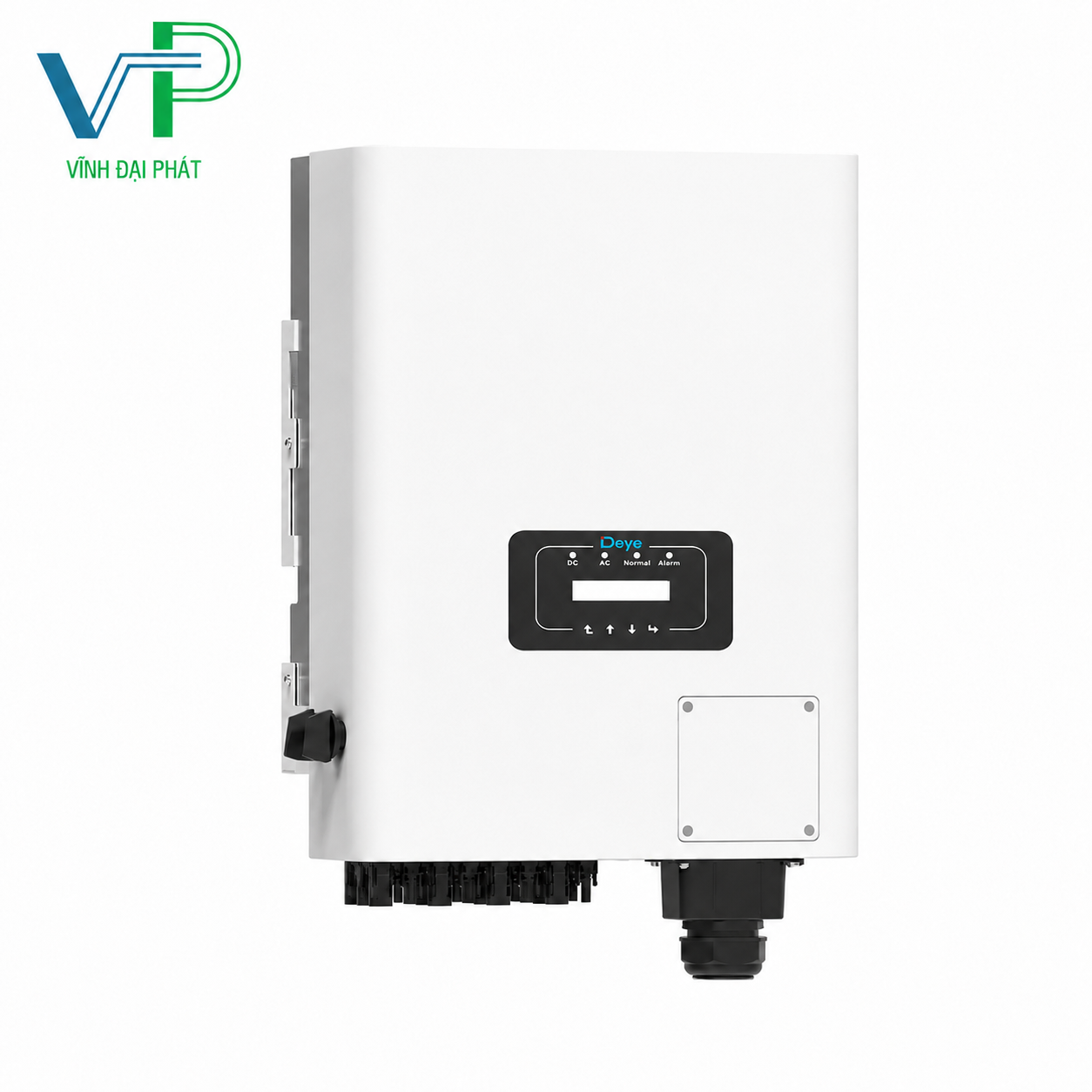

Inverter Deye hòa lưới 50kw 3 pha – DEYE SUN-50K-G04

Deye SUN-50K-G04 là biến tần hòa lưới 3 pha công suất 50kW, được phát triển cho các hệ thống điện mặt trời thương mại và công nghiệp có phụ tải lớn vào ban ngày. Thiết bị hỗ trợ dàn pin mặt trời tối đa 65kWp, công suất AC đầu ra định mức 50kW và công suất biểu kiến tối đa 55kVA, phù hợp với nhà máy, nhà xưởng, kho logistics, trang trại, khách sạn, trường học và các tòa nhà thương mại.

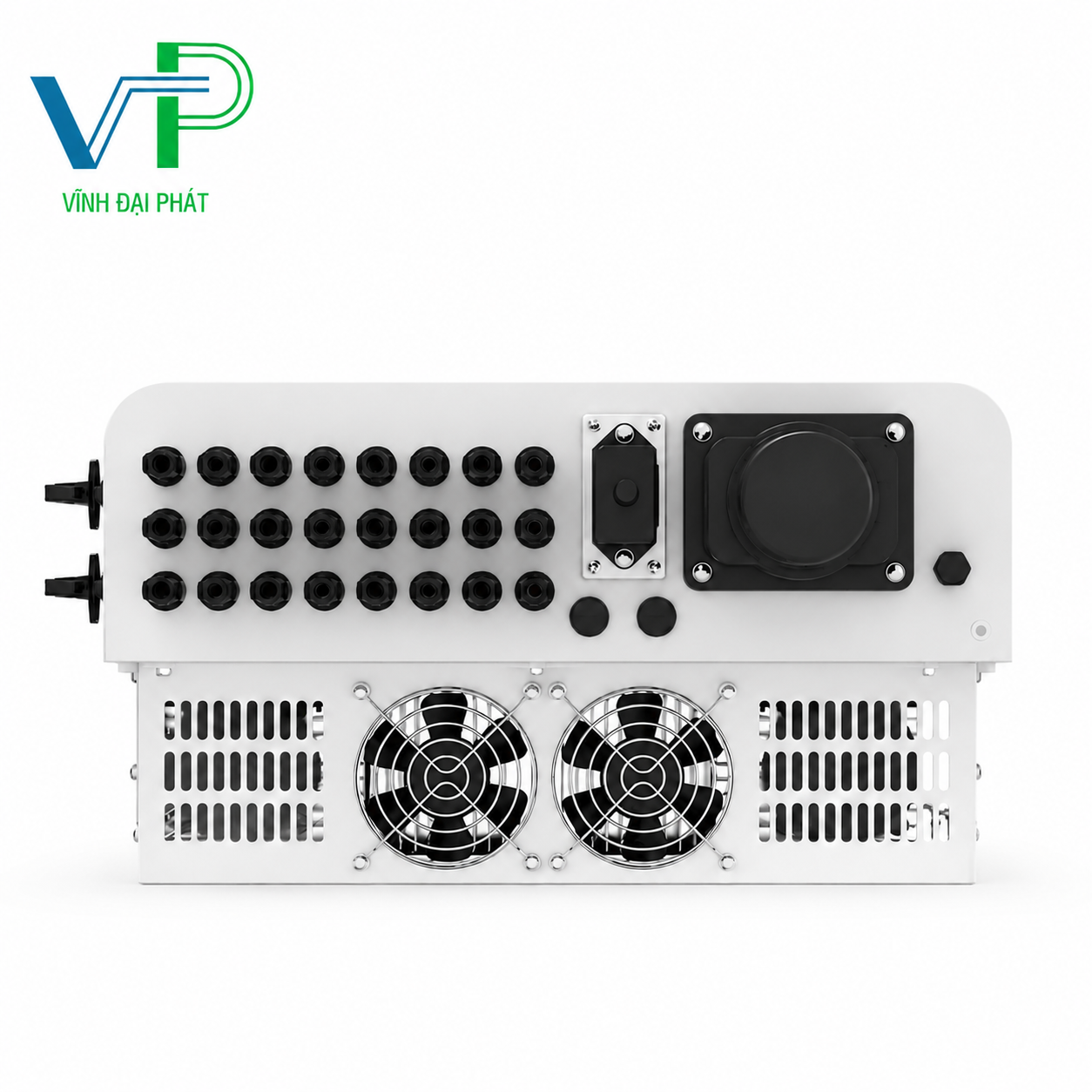

Điểm nổi bật của Deye SUN-50K-G04 nằm ở cấu hình 4 MPPT độc lập và 12 đầu vào string, phân bổ theo dạng 3+3+3+3. Mỗi MPPT có thể quản lý tối đa ba chuỗi pin, giúp dàn PV được chia thành nhiều khu vực riêng biệt theo hướng mái, góc nghiêng hoặc điều kiện bức xạ. Nhờ đó, hệ thống có khả năng khai thác tốt hơn những mái nhà xưởng rộng, nhiều dãy hoặc có mức độ che bóng không đồng đều.

Biến tần có điện áp PV tối đa 1100V, dải điện áp MPPT từ 200V đến 1000V và điện áp PV danh định 600V. Hiệu suất chuyển đổi tối đa đạt 98,7%, hiệu suất châu Âu 98,1% và hiệu suất MPPT trên 99%. Ngoài ra, sản phẩm còn hỗ trợ Zero Export, VSG, giám sát thông minh từng string tùy chọn, Anti-PID tùy chọn, làm mát chủ động thông minh và nhiều lớp bảo vệ phía DC lẫn AC.

Thông số kỹ thuật biến tần Deye hòa lưới 50kw 3 pha

Deye SUN-50K-G04 Lắp Được Bao Nhiêu Tấm Pin?

Theo datasheet, Deye SUN-50K-G04 hỗ trợ tổng công suất dàn pin mặt trời tối đa 65.000Wp. Tuy nhiên, số lượng module thực tế không thể xác định chỉ bằng cách lấy 65.000W chia cho công suất của một tấm pin. Khi thiết kế cần kiểm tra đồng thời tổng công suất, điện áp chuỗi, dòng điện trên từng MPPT và cách phân bổ module vào 12 đầu vào string.

Tính theo tấm pin 620W

Nếu sử dụng tấm pin công suất 620W:

65.000W ÷ 620W ≈ 104,8 tấm

Xét riêng theo giới hạn công suất, có thể sử dụng tối đa khoảng 104 tấm 620W, tương đương:

104 × 620W = 64.480W, tương đương 64,48kWp.

Tuy nhiên, 104 tấm không chia đều cho 12 string. Một cấu hình dễ phân bổ hơn là:

• 12 string.
• Mỗi string 8 tấm.
• Tổng cộng 96 tấm.
• Tổng công suất 59,52kWp.

Cấu hình này chưa sử dụng hết giới hạn 65kWp nhưng giúp các chuỗi song song trên cùng MPPT có cùng số lượng module và điện áp làm việc tương đồng.

Trong một số công trình, có thể lắp nhiều hơn 96 tấm bằng cách không sử dụng đồng đều cả 12 string hoặc phân bổ số string khác nhau giữa bốn MPPT. Tuy nhiên, các chuỗi cùng đấu song song vào một MPPT vẫn nên có cùng số lượng tấm, cùng hướng và điều kiện bức xạ tương tự.

Tính theo tấm pin khoảng 730W

Nếu sử dụng module công suất khoảng 730W:

65.000W ÷ 730W ≈ 89 tấm

Về tổng công suất, có thể sử dụng khoảng 89 tấm, tương đương gần 65kWp. Tuy nhiên, số lượng lẻ này khó phân bổ thành các chuỗi đồng đều.

Một cấu hình tham khảo hợp lý hơn có thể là:

• 8 string đang hoạt động, mỗi MPPT sử dụng 2 string.
• Mỗi string 11 tấm.
• Tổng cộng 88 tấm.
• Tổng công suất: 88 × 730W = 64,24kWp.

Phương án này giúp tổng công suất tiến gần giới hạn 65kWp, đồng thời hạn chế việc ghép ba string song song trên một MPPT khi sử dụng module công suất lớn có dòng điện cao.

Dù vậy, cấu hình 11 tấm mỗi string chỉ phù hợp nếu tổng Voc sau khi hiệu chỉnh nhiệt độ vẫn thấp hơn 1100V và tổng Vmp nằm trong dải 200–1000V.

Vì sao không nên chỉ tính theo công suất tấm pin?

Deye SUN-50K-G04 có các giới hạn đầu vào quan trọng:

• Công suất PV tối đa: 65kWp.
• Điện áp PV tối đa: 1100V.
• Điện áp khởi động: 250V.
• Dải điện áp MPPT: 200–1000V.
• Điện áp PV danh định: 600V.
• Dòng hoạt động tối đa: 40A trên mỗi MPPT.
• Dòng ngắn mạch tối đa: 60A trên mỗi MPPT.
• Cấu hình MPPT/string: 4/3+3+3+3.

Khi thiết kế cần kiểm tra các điều kiện sau:

Tổng Voc của mỗi string không được vượt quá 1100V. Điện áp này phải được tính tại nhiệt độ thấp nhất của khu vực lắp đặt vì Voc của module sẽ tăng khi nhiệt độ giảm.

Tổng Vmp của chuỗi cần nằm trong dải MPPT 200–1000V. Điện áp làm việc nên được thiết kế gần vùng điện áp danh định 600V để inverter vận hành hiệu quả trong nhiều điều kiện nhiệt độ và bức xạ.

Tổng dòng các string song song không vượt 40A trên mỗi MPPT. Nếu sử dụng ba string trên một MPPT, dòng Imp của mỗi string nên thấp hơn khoảng 13,3A. Với module công suất lớn có Imp 16–18A, thường chỉ nên dùng hai string trên mỗi MPPT.

Tổng Isc không vượt 60A trên mỗi MPPT. Dòng ngắn mạch của các chuỗi song song phải được cộng lại và kiểm tra theo hệ số thiết kế an toàn.

Vì vậy, Deye SUN-50K-G04 có thể lắp khoảng 104 tấm 620W hoặc khoảng 89 tấm 730W nếu chỉ xét theo công suất. Cấu hình thực tế nên ưu tiên số lượng có thể chia string hợp lý, chẳng hạn 96 tấm 620W hoặc 88 tấm 730W, sau khi đã xác nhận đầy đủ Voc, Vmp, Imp và Isc của module.

Vì Sao Deye SUN-50K-G04 Phù Hợp Với Nhà Xưởng Và Hệ Thống Thương Mại Lớn?

Deye SUN-50K-G04 được thiết kế cho những công trình có phụ tải ba pha lớn và hoạt động chủ yếu vào ban ngày. Công suất đầu ra 50kW kết hợp khả năng tiếp nhận dàn PV 65kWp giúp thiết bị đáp ứng tốt nhu cầu giảm điện mua từ lưới tại nhà máy, nhà xưởng và các cơ sở thương mại.

Công suất phù hợp với phụ tải lớn vào ban ngày

Biến tần có công suất AC danh định 50kW và công suất biểu kiến tối đa 55kVA. Dòng AC đầu ra danh định đạt 75,8A tại 380V hoặc 72,5A tại 400V, trong khi dòng AC tối đa lần lượt là 83,3A và 79,7A.

Mức công suất này phù hợp với các công trình có nhiều thiết bị vận hành đồng thời như:

• Động cơ sản xuất.
• Máy lạnh công nghiệp.
• Hệ thống thông gió.
• Máy bơm.
• Dây chuyền đóng gói.
• Thiết bị văn phòng và chiếu sáng.
• Kho lạnh hoặc tải thương mại hoạt động ban ngày.

Điện mặt trời được ưu tiên cấp trực tiếp cho các tải đang vận hành, giúp giảm lượng điện mua từ lưới trong thời gian có nắng.

Công suất PV 65kWp giúp kéo dài thời gian phát điện hiệu quả

Dàn PV tối đa 65kWp tương đương tỷ lệ DC/AC khoảng 1,3 so với công suất inverter 50kW.

Việc thiết kế công suất DC lớn hơn AC có thể giúp:

• Inverter đạt mức công suất cao sớm hơn vào buổi sáng.
• Duy trì sản lượng tốt hơn vào buổi chiều.
• Bù lại suy hao do nhiệt độ, bụi và điều kiện bức xạ.
• Nâng cao tổng sản lượng điện hằng năm.
• Tận dụng tốt phụ tải kéo dài trong giờ hành chính.

Tỷ lệ thiết kế phù hợp cần dựa trên điều kiện bức xạ, hướng mái, biểu đồ tải và mục tiêu Zero Export của từng công trình.

Bốn MPPT phù hợp với mái nhà xưởng phức tạp

Mái nhà xưởng thường không phải một mặt phẳng duy nhất. Công trình có thể gồm nhiều dãy mái, mái Đông – Tây, vùng bị che bởi bồn nước, thông gió hoặc các tòa nhà lân cận.

Bốn MPPT giúp chia những khu vực này thành các nhóm riêng, hạn chế việc một vùng mái kém hiệu quả ảnh hưởng đến toàn bộ hệ thống. Đây là lợi thế lớn so với inverter chỉ có một hoặc hai MPPT.

Intelligent Air Cooling hỗ trợ vận hành công suất cao

Deye SUN-50K-G04 sử dụng Intelligent Air Cooling, phù hợp với thiết bị phải xử lý công suất lớn liên tục. Hệ thống làm mát chủ động giúp đưa nhiệt ra khỏi khu vực linh kiện công suất và hạn chế nhiệt độ bên trong tăng quá cao.

Theo datasheet, inverter hoạt động trong dải nhiệt độ từ -25°C đến 60°C và bắt đầu giảm công suất khi nhiệt độ vượt 45°C. Độ ồn công bố dưới 65dB.

Để cơ chế làm mát hoạt động hiệu quả, inverter cần được bố trí tại khu vực thông thoáng, tránh ánh nắng trực tiếp và không che kín đường hút hoặc thoát gió.

Zero Export phù hợp mô hình tự tiêu thụ

Deye SUN-50K-G04 hỗ trợ ứng dụng Zero Export. Khi kết hợp với thiết bị đo phù hợp tại điểm đấu nối, inverter có thể điều chỉnh công suất để hạn chế lượng điện dư phát ngược lên lưới.

Tính năng này phù hợp với doanh nghiệp muốn:

• Ưu tiên sử dụng điện mặt trời tại chỗ.
• Kiểm soát công suất phát ngược.
• Thiết kế hệ thống bám theo phụ tải.
• Hạn chế điện dư khi phụ tải sản xuất giảm.

Datasheet không nêu cụ thể model meter hoặc CT đi kèm, vì vậy thiết bị đo và phương án cấu hình cần được xác nhận theo bộ sản phẩm thực tế.

Hiệu suất cao và nhiều lớp bảo vệ

Hiệu suất chuyển đổi tối đa 98,7% và hiệu suất MPPT trên 99% giúp giảm tổn hao trong quá trình chuyển đổi điện DC thành AC.

Thiết bị còn tích hợp nhiều cơ chế bảo vệ như:

• Chống ngược cực DC.
• Bảo vệ quá dòng AC.
• Bảo vệ quá áp và ngắn mạch.
• Giám sát cách điện DC.
• Giám sát dòng rò và lỗi chạm đất.
• Chống phát điện cô lập.
• Bảo vệ nhiệt.
• Chống sét Type II phía DC và AC.
• AFCI tùy chọn.

Những tính năng này giúp Deye SUN-50K-G04 đáp ứng tốt yêu cầu vận hành của hệ thống điện mặt trời công suất lớn. Tuy nhiên, các bảo vệ tích hợp bên trong inverter không thay thế cho tủ điện, CB, cầu chì, SPD và hệ thống tiếp địa được thiết kế đúng kỹ thuật.
