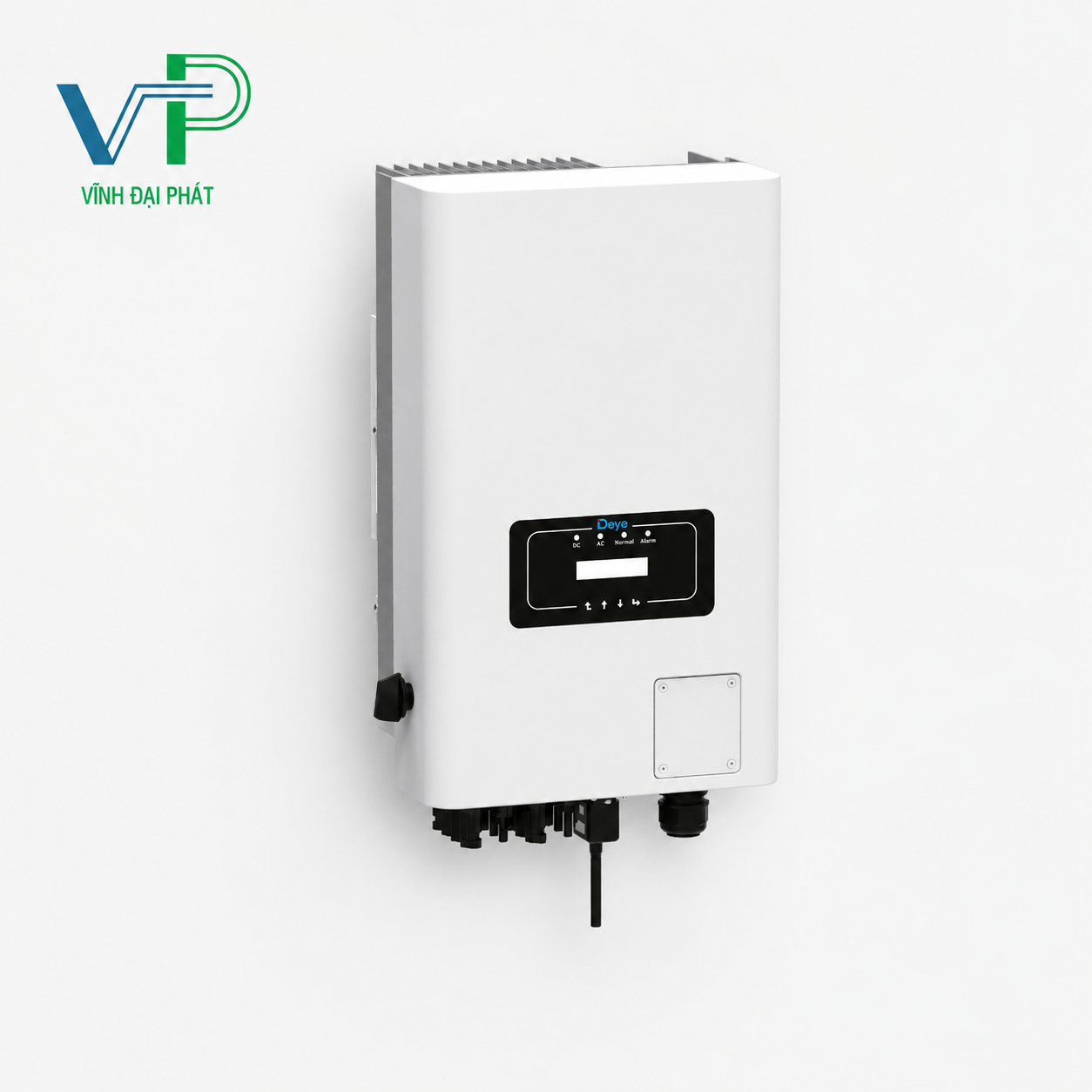

Inverter Deye hòa lưới 30kw 3 pha – Deye SUN-30K-G04

Deye SUN-30K-G04 là biến tần hòa lưới 3 pha công suất 30kW, được thiết kế cho các hệ thống điện mặt trời thương mại và công nghiệp như nhà xưởng, kho bãi, trang trại, showroom, khách sạn hoặc tòa nhà có nhu cầu sử dụng điện lớn vào ban ngày. Thiết bị hỗ trợ dàn pin mặt trời có tổng công suất tối đa 39kWp, cho phép thiết kế tỷ lệ công suất DC/AC lên đến khoảng 1,3 nhằm tăng sản lượng vào buổi sáng, chiều muộn và những thời điểm bức xạ chưa đạt mức cao nhất.

Điểm nổi bật của Deye SUN-30K-G04 là cấu hình 2 MPPT độc lập với 6 đầu vào string, phân bổ theo dạng 3+3. Mỗi MPPT có thể tiếp nhận tối đa ba chuỗi pin song song, phù hợp với những mái nhà xưởng có diện tích lớn, nhiều dãy module hoặc được chia thành hai khu vực có hướng và điều kiện bức xạ khác nhau. Điện áp PV tối đa đạt 1000V, dải hoạt động MPPT từ 200V đến 850V, giúp kỹ thuật viên linh hoạt hơn khi tính toán chiều dài chuỗi pin.

Bên cạnh khả năng tiếp nhận công suất PV lớn, inverter đạt hiệu suất chuyển đổi tối đa 98,6%, hiệu suất châu Âu 97,8% và hiệu suất MPPT trên 99%. Thiết bị sử dụng hệ thống làm mát thông minh, đạt chuẩn bảo vệ IP65, tích hợp chống sét Type II phía DC và AC cùng nhiều cơ chế bảo vệ như chống ngược cực DC, quá dòng, quá áp, ngắn mạch, chống đảo lưới và giám sát lỗi chạm đất.

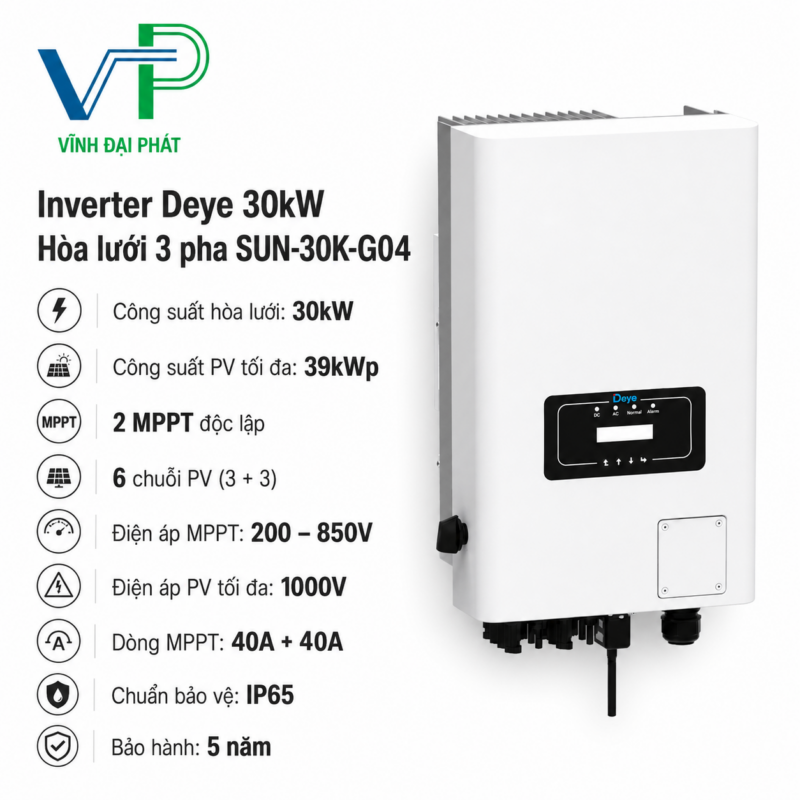

Thông số kỹ thuật biến tần Deye hòa lưới 30K 3 pha

Deye SUN-30K-G04 Lắp Được Bao Nhiêu Tấm Pin?

Theo datasheet, Deye SUN-30K-G04 hỗ trợ công suất đầu vào DC tối đa 39kWp. Tuy nhiên, số lượng tấm pin thực tế không thể xác định chỉ bằng cách lấy 39.000W chia cho công suất mỗi module. Hệ thống còn phải đáp ứng đồng thời giới hạn điện áp, dòng điện, dải MPPT và cách phân bổ sáu chuỗi pin trên hai MPPT.

Tính theo tấm pin 620W

Nếu sử dụng tấm pin công suất 620W:

39.000W ÷ 620W ≈ 62,9 tấm

Xét riêng theo công suất, có thể lựa chọn khoảng 62 tấm 620W, tương đương:

62 × 620W = 38.440W, tương đương 38,44kWp.

Tuy nhiên, 62 tấm không chia đều cho sáu string. Nếu cần cấu hình các chuỗi đồng đều, có thể cân nhắc 60 tấm, chia thành sáu chuỗi, mỗi chuỗi 10 tấm:

60 × 620W = 37.200W, tương đương 37,2kWp.

Cấu hình 60 tấm chưa sử dụng hết giới hạn 39kWp nhưng thuận lợi hơn khi phân bổ chuỗi, đồng thời giúp các string song song trên cùng MPPT có điện áp tương đồng.

Tính theo tấm pin khoảng 730W

Nếu sử dụng module công suất khoảng 730W:

39.000W ÷ 730W ≈ 53,4 tấm

Theo giới hạn công suất, có thể sử dụng khoảng 53 tấm, tương đương 38,69kWp. Tuy nhiên, số lượng này cũng khó chia đều cho sáu string.

Phương án dễ thiết kế hơn là:

• 48 tấm, chia thành sáu chuỗi, mỗi chuỗi 8 tấm.
• Tổng công suất: 48 × 730W = 35,04kWp.

Hoặc:

• 54 tấm, chia thành sáu chuỗi, mỗi chuỗi 9 tấm.
• Tổng công suất: 54 × 730W = 39,42kWp.

Cấu hình 54 tấm đã vượt nhẹ giới hạn 39kWp trong datasheet, vì vậy không nên mặc định áp dụng. Nếu cần tận dụng gần tối đa công suất DC, kỹ thuật viên phải chọn số lượng và công suất module phù hợp hơn thay vì cố định một loại tấm 730W.

Các giới hạn cần kiểm tra trước khi chốt số lượng

Deye SUN-30K-G04 có các giới hạn đầu vào quan trọng:

• Công suất DC tối đa: 39kWp.
• Điện áp DC tối đa: 1000V.
• Điện áp khởi động: 250V.
• Dải điện áp MPPT: 200–850V.
• Dòng đầu vào tối đa: 40A + 40A.
• Dòng ngắn mạch tối đa: 60A + 60A.
• Số MPPT: 2.
• Số string trên mỗi MPPT: 3+3.

Khi thiết kế, cần kiểm tra bốn yếu tố chính.

Tổng Voc của mỗi string không được vượt 1000V. Giá trị này phải được hiệu chỉnh theo nhiệt độ thấp nhất tại khu vực lắp đặt vì điện áp hở mạch của module tăng khi nhiệt độ giảm.

Tổng Vmp cần nằm trong dải 200–850V. Chuỗi pin quá ngắn có thể không đạt điện áp khởi động 250V vào thời điểm bức xạ thấp, trong khi chuỗi quá dài có nguy cơ vượt giới hạn điện áp.

Tổng dòng của ba string song song không được vượt 40A trên mỗi MPPT. Nếu mỗi module có dòng làm việc khoảng 13,5A, ba chuỗi song song sẽ đạt khoảng 40,5A, cao hơn giới hạn vận hành công bố.

Tổng dòng ngắn mạch không được vượt 60A trên mỗi MPPT. Cần cộng Isc của ba string và kiểm tra thêm hệ số thiết kế theo yêu cầu kỹ thuật.

Vì vậy, Deye SUN-30K-G04 có thể lắp khoảng 60–62 tấm 620W hoặc khoảng 48–53 tấm 730W nếu chỉ xét theo tổng công suất. Cấu hình cuối cùng phải dựa trên datasheet của module cụ thể và không được vượt giới hạn điện áp, dòng điện của từng MPPT.

Cấu Hình 2 MPPT Và 6 String Mang Lại Lợi Ích Gì?

Cấu hình 2 MPPT và 6 string là một trong những điểm đáng chú ý nhất của Deye SUN-30K-G04. Thiết kế này giúp inverter tiếp nhận dàn pin công suất lớn nhưng vẫn cho phép chia module thành nhiều chuỗi nhỏ hơn, thuận lợi với mái nhà xưởng dài hoặc có nhiều khu vực lắp đặt.

Hai MPPT quản lý hai nhóm pin độc lập

Mỗi MPPT liên tục theo dõi và điều chỉnh điểm công suất cực đại của nhóm pin được kết nối. Vì hai MPPT hoạt động độc lập, hệ thống có thể bố trí:

• Một nhóm pin trên mái hướng Đông và một nhóm trên mái hướng Tây.
• Hai khu vực có góc nghiêng khác nhau.
• Hai nhóm mái nhận mức bức xạ không giống nhau.
• Một khu vực có bóng che cục bộ vào một số thời điểm.

Khi sản lượng của một nhóm pin giảm, MPPT còn lại vẫn tiếp tục tối ưu riêng nhóm pin của mình. Điều này giúp hạn chế việc một khu vực mái ảnh hưởng đến toàn bộ dàn PV.

Sáu string giúp phân bổ dàn pin linh hoạt

Mỗi MPPT hỗ trợ ba đầu vào string, tổng cộng sáu chuỗi trên toàn bộ inverter. Cấu hình này mang lại một số lợi ích thực tế:

• Chia dàn pin thành nhiều dãy dễ quản lý hơn.
• Giảm số lượng module nối tiếp trên mỗi chuỗi khi cần.
• Thuận tiện bố trí trên mái có nhiều dãy hoặc khoảng trống.
• Dễ kiểm tra và khoanh vùng khi một chuỗi phát sinh bất thường.
• Phù hợp hệ thống thương mại có số lượng module lớn.

Datasheet cũng cho biết sản phẩm hỗ trợ chức năng giám sát thông minh từng chuỗi ở dạng tùy chọn. Nếu cấu hình này được trang bị, kỹ thuật viên có thể theo dõi và phát hiện chênh lệch sản lượng giữa các string thuận tiện hơn.

Các string song song phải có điều kiện tương đồng

Ba string đấu vào cùng một MPPT sẽ hoạt động dưới cùng một thuật toán bám điểm công suất. Vì vậy, các chuỗi này nên có:

• Cùng loại và cùng công suất module.
• Cùng số lượng tấm nối tiếp.
• Cùng hướng lắp đặt.
• Cùng góc nghiêng.
• Mức độ che bóng tương tự.

Nếu một string có số lượng tấm hoặc điều kiện bức xạ khác biệt đáng kể, điện áp làm việc tối ưu của các chuỗi có thể không đồng nhất, làm tăng tổn thất mismatch.

Dòng đầu vào cần được tính kỹ khi dùng module công suất lớn

Mỗi MPPT hỗ trợ dòng vận hành tối đa 40A và dòng ngắn mạch tối đa 60A. Khi ba string được đấu song song, dòng điện của chúng sẽ cộng lại.

Ví dụ, nếu một tấm pin có dòng Imp 13A, ba string song song sẽ tạo tổng dòng khoảng:

13A × 3 = 39A

Mức này vẫn nằm trong giới hạn 40A của MPPT. Nhưng nếu module có Imp 13,5A, tổng dòng sẽ đạt khoảng 40,5A và vượt thông số công bố. Vì vậy, không phải mọi tấm pin công suất lớn đều phù hợp để sử dụng đủ ba string trên mỗi MPPT.
