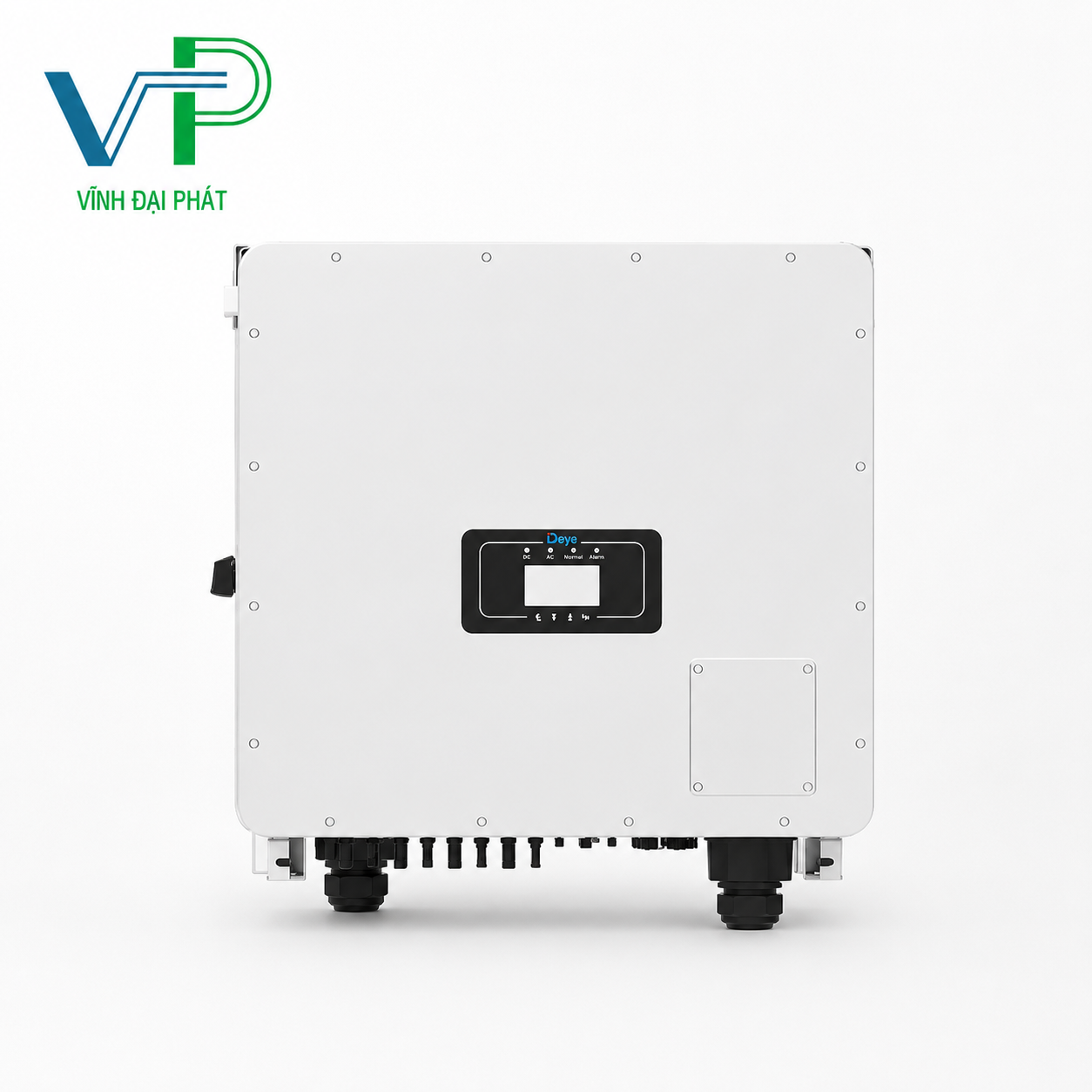

Inverter Deye hòa lưới 80kw 3 pha – DEYE SUN-80K-G04P3-EU-AM4

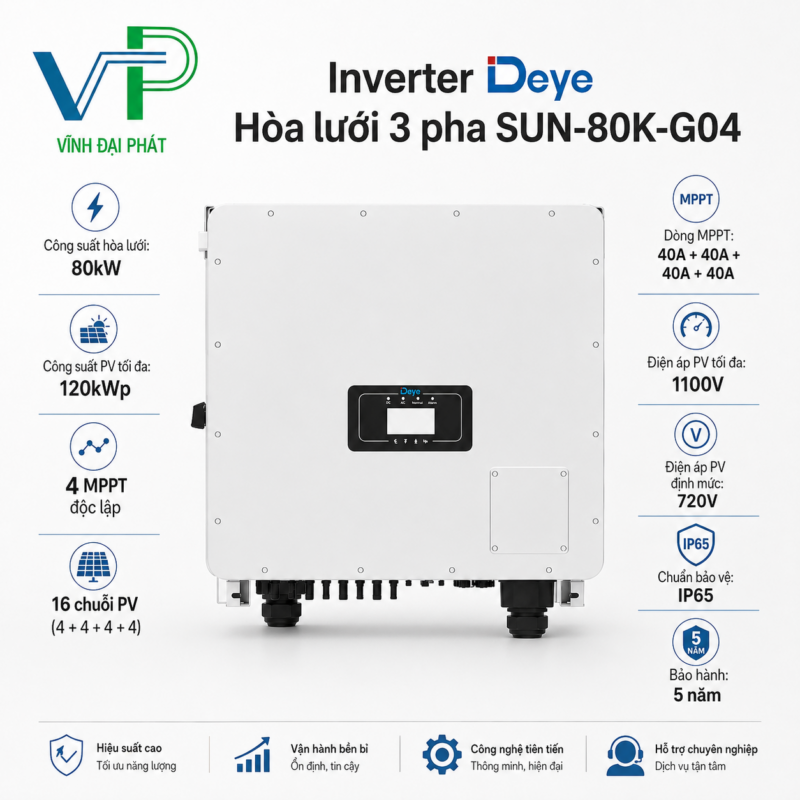

Deye SUN-80K-G04P3-EU-AM4 là biến tần hòa lưới 3 pha công suất 80kW, được thiết kế cho các hệ thống điện mặt trời công nghiệp có phụ tải lớn vào ban ngày như nhà máy, nhà xưởng, kho logistics, trung tâm thương mại, trang trại công nghệ cao và các công trình có nhiều khu vực mái.

Theo bảng thông số tại trang 2 của datasheet, inverter hỗ trợ dàn pin mặt trời tối đa 120kWp, tương đương tỷ lệ DC/AC lên đến 150%. Thiết bị có điện áp PV tối đa 1100V, dải điện áp MPPT từ 200V đến 1000V và điện áp PV danh định 720V, phù hợp với việc thiết kế các chuỗi pin điện áp cao trên mái nhà xưởng có diện tích lớn.

Deye SUN-80K-G04 được trang bị 4 MPPT độc lập và 16 đầu vào string, chia theo cấu hình 4+4+4+4. Cấu trúc này cho phép kỹ thuật viên phân chia dàn PV thành bốn nhóm riêng theo hướng mái, góc nghiêng hoặc điều kiện bức xạ. Mỗi MPPT hỗ trợ dòng vận hành tối đa 40A và dòng ngắn mạch tối đa 60A, vì vậy số string thực tế cần được tính theo dòng điện của loại module được sử dụng.

Ngoài khả năng tiếp nhận dàn PV công suất lớn, inverter đạt hiệu suất chuyển đổi tối đa 98,7%, hiệu suất châu Âu 98,1% và hiệu suất MPPT trên 99%. Thiết bị còn hỗ trợ Zero Export, VSG, giám sát thông minh từng string tùy chọn, Anti-PID tùy chọn, chống sét Type II phía DC và AC cùng cơ chế Intelligent Air Cooling để duy trì khả năng vận hành ở công suất cao.

Thông số kỹ thuật biến tần Deye hòa lưới 80kw 3 pha

Deye SUN-80K-G04 Lắp Được Bao Nhiêu Tấm Pin?

Theo datasheet, Deye SUN-80K-G04 cho phép kết nối dàn pin mặt trời có tổng công suất tối đa 120.000Wp. Tuy nhiên, số lượng module thực tế không thể xác định chỉ bằng cách lấy 120.000W chia cho công suất của một tấm pin. Hệ thống còn phải đáp ứng các giới hạn về điện áp chuỗi, dòng điện trên từng MPPT và cách phân bổ các string.

Tính theo tấm pin 620W

Nếu sử dụng tấm pin công suất 620W:

120.000W ÷ 620W ≈ 193,5 tấm

Nếu chỉ xét theo tổng công suất PV, có thể sử dụng tối đa khoảng 193 tấm 620W, tương đương:

193 × 620W = 119.660W tương đương 119,66kWp.

Tuy nhiên, 193 tấm không thể chia đồng đều cho 16 string. Một phương án thuận lợi hơn về cách phân bổ là:

• 16 string.
• Mỗi string 12 tấm.
• Tổng cộng 192 tấm.
• Tổng công suất dàn PV: 192 × 620W = 119,04kWp.

Cấu hình 192 tấm tận dụng gần hết giới hạn 120kWp và tạo ra các string có số lượng module đồng đều. Dù vậy, vẫn cần kiểm tra dòng điện của tấm pin trước khi sử dụng đủ bốn string trên mỗi MPPT.

Ví dụ, nếu tấm 620W có dòng Imp khoảng 13A thì bốn string song song sẽ tạo ra:

4 × 13A = 52A

Mức này vượt giới hạn dòng vận hành 40A của một MPPT. Trong trường hợp đó, không thể dùng đủ 16 string dù tổng công suất vẫn nằm dưới 120kWp.

Tính theo tấm pin khoảng 730W

Nếu sử dụng module công suất khoảng 730W:

120.000W ÷ 730W ≈ 164,3 tấm

Theo giới hạn công suất, có thể sử dụng khoảng 164 tấm, tương đương:

164 × 730W = 119.720W, tương đương 119,72kWp.

Tuy nhiên, 164 tấm không chia đều cho 16 string. Một cấu hình tham khảo dễ bố trí hơn là:

• 16 string.
• Mỗi string 10 tấm.
• Tổng cộng 160 tấm.
• Tổng công suất: 160 × 730W = 116,8kWp.

Cấu hình này nằm dưới giới hạn 120kWp. Tuy nhiên, các module 730W thường có dòng vận hành tương đối cao. Nếu mỗi tấm có Imp khoảng 17A thì bốn string trên một MPPT sẽ tạo tổng dòng:

4 × 17A = 68A

Mức này vượt xa giới hạn 40A của MPPT. Ngay cả ba string cũng đạt khoảng 51A. Trong trường hợp này, mỗi MPPT thường chỉ phù hợp với hai string:

2 × 17A = 34A

Như vậy, inverter có thể chỉ sử dụng tám string thay vì đủ 16 string. Số tấm trên mỗi string khi đó phải được tăng lên trong giới hạn điện áp để tiến gần công suất PV mục tiêu.

Các giới hạn bắt buộc phải kiểm tra

Theo datasheet, đầu vào PV của Deye SUN-80K-G04 có các giới hạn sau:

• Công suất PV tối đa: 120kWp.
• Điện áp PV tối đa: 1100V.
• Điện áp khởi động: 250V.
• Dải điện áp MPPT: 200–1000V.
• Điện áp PV danh định: 720V.
  Dòng vận hành tối đa: 40A trên mỗi MPPT.
• Dòng ngắn mạch tối đa: 60A trên mỗi MPPT.
• Cấu hình đầu vào: 4 MPPT, tối đa 4 string trên mỗi MPPT.

Khi thiết kế cần kiểm tra bốn nhóm thông số chính.

Tổng Voc của mỗi string không được vượt 1100V. Điện áp hở mạch phải được hiệu chỉnh theo nhiệt độ thấp nhất tại khu vực lắp đặt vì Voc của module sẽ tăng khi nhiệt độ giảm.

Tổng Vmp phải nằm trong dải 200–1000V. Để inverter vận hành hiệu quả ở công suất cao, điện áp làm việc của chuỗi nên được thiết kế phù hợp với vùng điện áp PV danh định 720V.

Tổng Imp của các string song song không được vượt 40A trên một MPPT. Số đầu vào string có sẵn không đồng nghĩa mọi loại module đều có thể sử dụng đủ bốn chuỗi.

Tổng Isc không được vượt 60A trên một MPPT. Dòng ngắn mạch của các string song song phải được cộng lại và kiểm tra theo dữ liệu chính xác của module.

Vì vậy, nếu chỉ xét theo công suất, Deye SUN-80K-G04 có thể kết nối khoảng 193 tấm 620W hoặc 164 tấm 730W. Cấu hình thực tế có thể thấp hơn do giới hạn dòng điện, điện áp và cách chia string.
