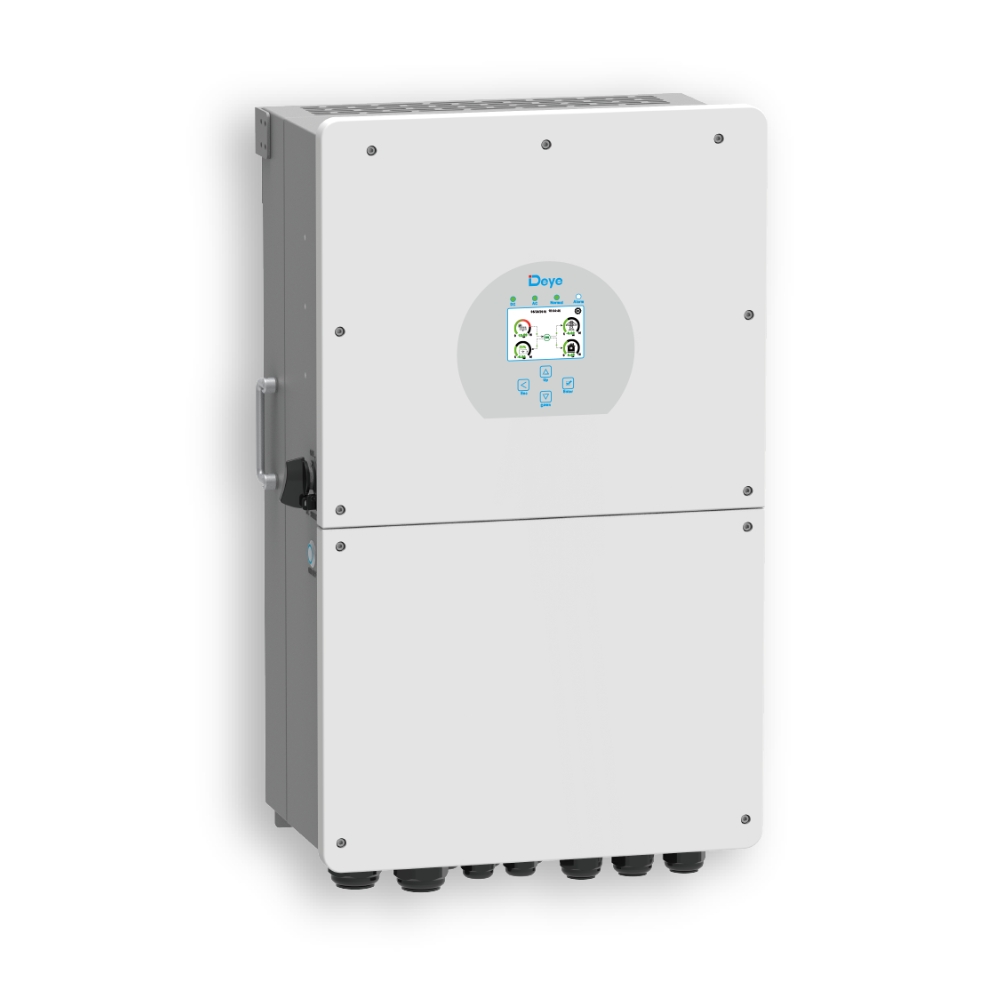

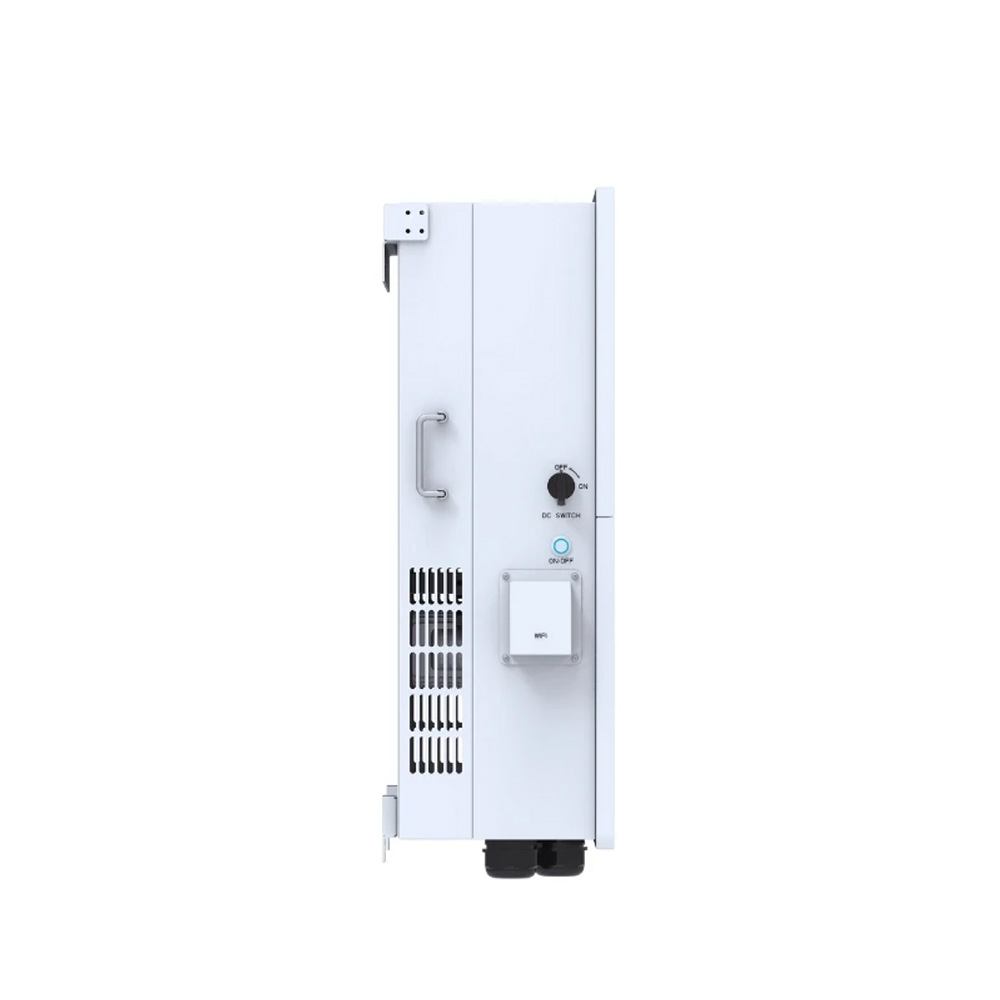

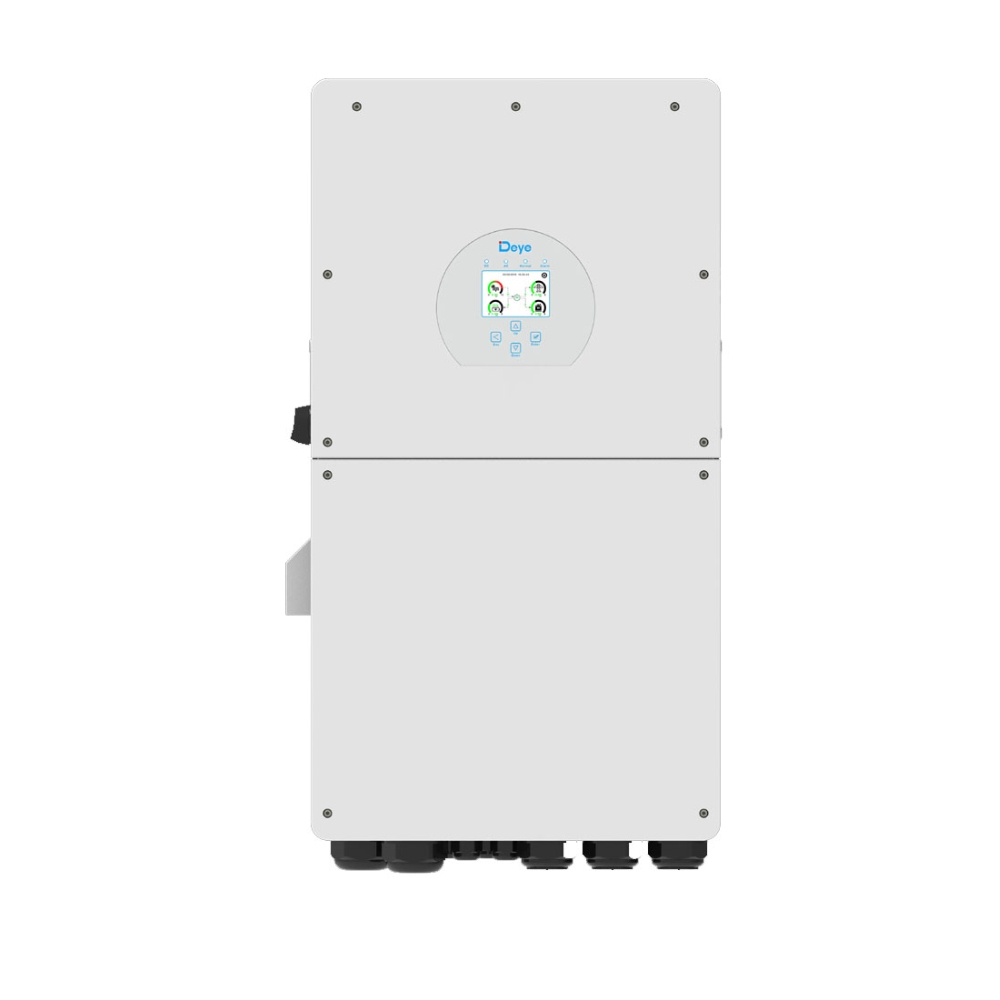

Biến Tần Hybrid Deye 12kW 1 phase SUN-12K-SG01LP1-EU-AM3-P Chính Hãng
- Mã sản phẩm: SUN-12K-SG01LP1-EU-AM3-P
- Công suất PV lắp đặt tối đa (W): 24.000
- Công suất PV chuyển đổi tối đa (W): 19.200
- Loại pin: Lead-acid or Lithium-ion
- Dòng điện sạc/xả tối đa (A): 220
- Số lượng MPPT: 3/2+2+2
- Công suất đầu vào/đầu ra AC (W): 12.000
- Kích thước (WxHxD mm): 464×763×282
- Trọng lượng (kg): 54.1
- Bảo hành: 5 năm
Deye SUN-12K-SG01LP1-EU là dòng biến tần Hybrid 1 phase công suất 12kW, hỗ trợ pin lưu trữ Lithium 48V và cho phép vận hành tải khi mất điện. Với khả năng hỗ trợ giàn pin mặt trời lên đến 24kWp, sản phẩm phù hợp cho các hộ gia đình có mức tiêu thụ điện cao, biệt thự, villa, nhà trọ và các công trình cần nguồn điện dự phòng ổn định.
Biến tần được trang bị 2 MPPT độc lập giúp tối ưu hiệu suất trên các mái nhà nhiều hướng, đồng thời tích hợp đầy đủ các tính năng như bám tải, chống phát ngược lên lưới, quản lý pin lưu trữ thông minh và giám sát hệ thống từ xa qua ứng dụng trên điện thoại.
Không chỉ giúp giảm đáng kể chi phí tiền điện hàng tháng, Deye SUN-12K-SG01LP1-EU còn cho phép lưu trữ điện mặt trời để sử dụng vào buổi tối hoặc khi mất điện. Đây là một trong những dòng inverter Hybrid công suất lớn được nhiều đơn vị thi công điện mặt trời lựa chọn cho các hệ thống dân dụng và thương mại quy mô nhỏ hiện nay.
Thông số kỹ thuật biến tần hybrid Deye 12KW 1 phase
| SUN-12K-SG01LP1-EU-AM3-P | Thông số |
Dữ liệu đầu vào Pin (Battery) |
|
| Loại pin | Lead-acid or Lithium-ion |
| Phạm vi điện áp pin (V) | 40-60 |
| Dòng điện sạc tối đa (A) | 220 |
| Dòng điện xả tối đa (A) | 220 |
| Chiến lược sạc cho pin Li-ion | Tự thích nghi với BMS |
| Số lượng đầu vào pin | 2 |
Dữ liệu đầu vào PV Inverter Hybrid Deye 12kW 1 phase |
|
| Công suất PV lắp đặt tối đa (W) | 24.000 |
| Công suất PV chuyển đổi tối đa (W) | 19.200 |
| Điện áp đầu vào PV tối đa (V) | 500 |
| Điện áp khởi động (V) | 125 |
| Phạm vi điện áp MPPT (V) | 150-425 |
| Điện áp đầu vào PV định mức (V) | 370 |
| Dòng điện đầu vào PV hoạt động tối đa (A) | 36+36+36 |
| Dòng điện ngắn mạch đầu vào tối đa (A) | 54+54+54 |
| MPPT/String | 3/2+2+2 |
Dữ liệu đầu vào/đầu ra AC |
|
| Công suất hoạt động định mức đầu vào/đầu ra AC (W) | 12.000 |
| Công suất biểu kiến đầu vào/đầu ra AC tối đa (VA) | 13.200 |
| Dòng điện đầu vào/đầu ra AC định mức (A) | 54.6/52.2 |
| Dòng điện đầu vào/đầu ra tối đa AC (A) | 60/57.4 |
| Dòng điện xoay chiều liên tục tối đa (lưới đến tải) (A) | 100 |
| Công suất cực đại (Ngoài lưới điện) (W) | 2 lần công suất định mức, 10s |
| Phạm vi điều chỉnh hệ số công suất | 0.8 dẫn đến độ trễ 0.8 |
| Điện áp/Phạm vi đầu vào/đầu ra định mức (V) | 220/230, 0.85Un-1.1Un |
| Tần số/Phạm vi lưới đầu vào/đầu ra định mức (Hz) | 50/45-55, 60/55-65 |
| Dạng kết nối lưới điện | L+N+PE |
| Độ méo hài tổng dòng điện THDi | <3% |
| Dòng điện phun DC | <0.5% Ln |
Hiệu suất Hybrid Deye 12kW 1 pha |
|
| Hiệu suất tối đa | 97.6% |
| Hiệu suất Euro | 96.5% |
| Hiệu suất MPPT | >99% |
Chế độ bảo vệ Inverter Hybrid Deye 12kW 1 pha |
|
| Tích hợp | Bảo vệ chống đảo cực DC, Bảo vệ quá dòng đầu ra AC, Bảo vệ nhiệt, Bảo vệ quá áp đầu ra AC, Bảo vệ ngắn mạch đầu ra AC, Giám sát linh kiện DC, Bộ ngắt mạch sự cố hồ quang (tùy chọn), Bảo vệ chống tách đảo, Công tắc DC, Phát hiện trở kháng cách điện, Phát hiện dòng rò. |
| Cấp độ bảo vệ chống sét lan truyền | TYPE II (DC), TYPE II (AC) |
| Giao diện truyền thông | RS485/RS232/CAN |
| Chế độ giám sát | GPRS/WIFI/Bluetooth/4G/LAN |
| Phạm vi nhiệt độ hoạt động (°C) | – 40 đến +60℃, >45℃ Giảm định mức |
| Độ ẩm môi trường cho phép | 0-100% |
| Độ cao cho phép (m) | 3000m |
| Tiếng ồn (dB) | <55 |
| Xếp hạng bảo vệ chống xâm nhập (IP) | IP 65 |
| Cấu trúc bộ biến tần | Không cách ly |
| Loại quá áp | OVC II (DC), OVC III (AC) |
| Kích thước (WxHxD mm) | 464×763×282 (Không bao gồm đầu nối và giá đỡ) |
| Trọng lượng (kg) | 54.1 |
| Loại tản nhiệt | Tản nhiệt thông minh |
| Bảo hành | 5 năm |
| Quy định về lưới điện | IEC 61727, IEC 62116, AS 4777.2, NRS 097 |
| Độ an toàn/Tiêu chuẩn EMC | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 |
Deye 12kW Lắp Được Bao Nhiêu Tấm Pin?
Deye SUN-12K-SG01LP1-EU có khả năng hỗ trợ công suất pin mặt trời tối đa lên đến 24kWp. Vì vậy, số lượng tấm pin có thể lắp sẽ phụ thuộc vào công suất từng tấm pin và cách chia string theo MPPT của inverter.
Một số cấu hình tham khảo:
Lắp Với Tấm Pin 620W
Nếu dùng tấm pin 620W:
24.000W / 620W ≈ 38 tấm
Cấu hình thực tế có thể tham khảo:
- 36 tấm 620W = 22.32kWp
- 38 tấm 620W = 23.56kWp
Lắp Với Tấm Pin 550W
Nếu dùng tấm pin 550W:
24.000W / 550W ≈ 43 tấm
Cấu hình thực tế có thể tham khảo:
- 40 tấm 550W = 22kWp
- 42 tấm 550W = 23.1kWp
Lắp Với Tấm Pin 450W
Nếu dùng tấm pin 450W:
24.000W / 450W ≈ 53 tấm
Cấu hình thực tế có thể tham khảo:
- 50 tấm 450W = 22.5kWp
- 52 tấm 450W = 23.4kWp
Tuy nhiên, không nên chỉ tính theo tổng công suất kWp. Khi thiết kế hệ thống cho Deye 12kW, kỹ thuật viên cần kiểm tra thêm:
- Điện áp hở mạch Voc của từng tấm pin.
- Điện áp làm việc Vmpp.
- Dòng điện Isc/Imp.
- Dải MPPT của inverter.
- Số MPPT và số string cho phép.
- Nhiệt độ môi trường thực tế.
Việc thiết kế đúng string sẽ giúp inverter hoạt động ổn định, tránh vượt quá điện áp đầu vào và tối ưu sản lượng điện mặt trời trong quá trình sử dụng.
