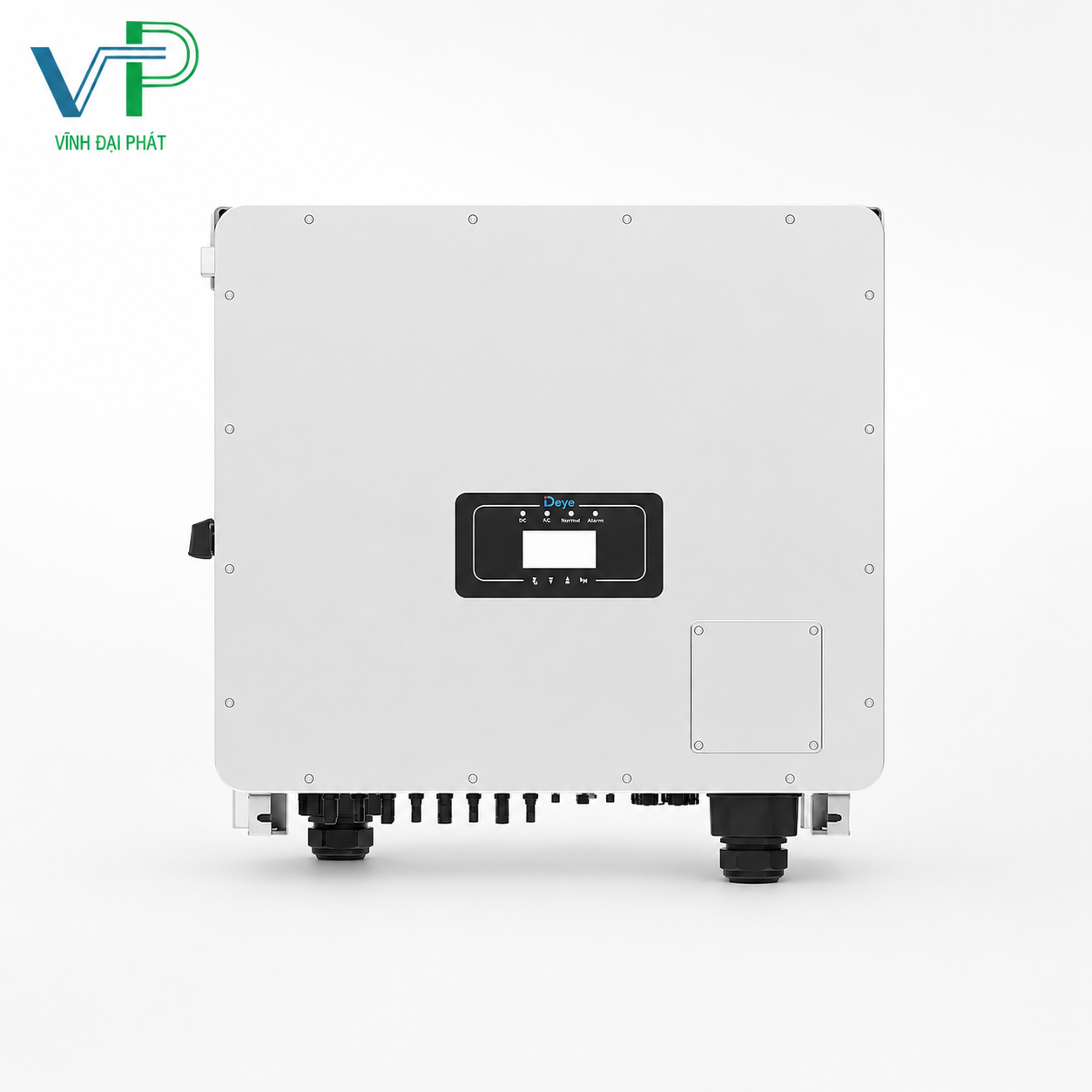

Inverter Deye hòa lưới 60kw 3 pha – SUN-60K-G04P3-EU-AM4

Deye SUN-60K-G04P3-EU-AM4 là biến tần hòa lưới 3 pha công suất 60kW, được thiết kế cho các hệ thống điện mặt trời thương mại và công nghiệp có mức tiêu thụ điện lớn vào ban ngày. Thiết bị phù hợp với nhà máy, nhà xưởng, kho logistics, trang trại, trung tâm thương mại và các công trình sử dụng nguồn điện 3 pha liên tục trong giờ sản xuất.

Điểm nổi bật của Deye SUN-60K-G04 là khả năng tiếp nhận dàn pin mặt trời lên đến 90kWp, tương đương 150% công suất AC định mức. Cấu hình này cho phép hệ thống mở rộng công suất DC nhằm tăng thời gian inverter hoạt động ở vùng công suất cao, đặc biệt vào buổi sáng, buổi chiều hoặc trong những ngày bức xạ không đạt điều kiện tiêu chuẩn.

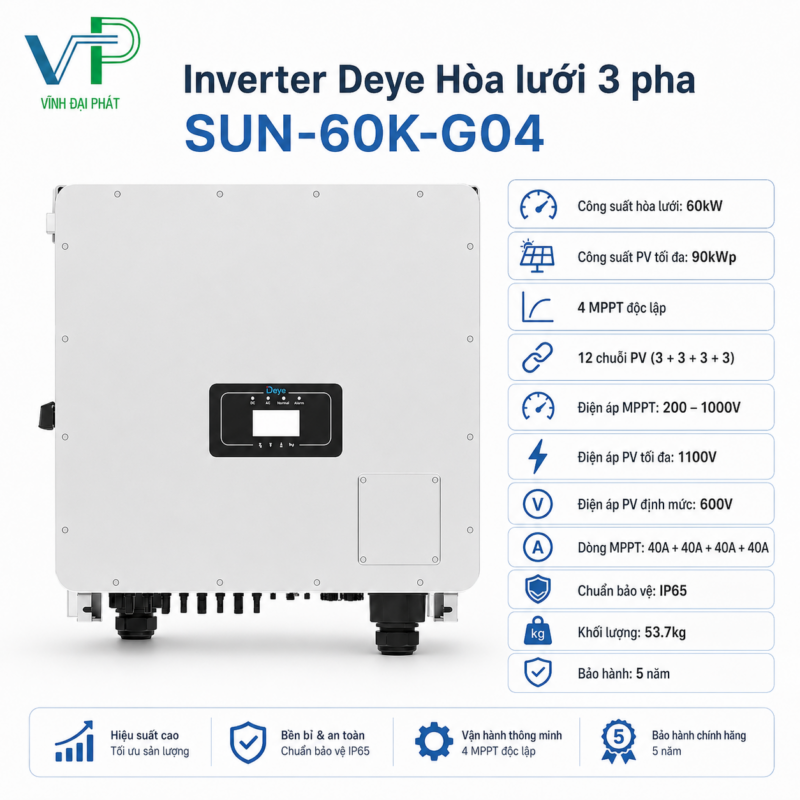

Thiết bị được trang bị 4 MPPT độc lập và 12 đầu vào string, chia theo cấu hình 3+3+3+3. Mỗi MPPT hỗ trợ dòng vận hành tối đa 40A và dòng ngắn mạch tối đa 60A, giúp kỹ thuật viên chia dàn pin thành nhiều nhóm theo hướng mái, độ nghiêng và điều kiện chiếu sáng khác nhau. Điện áp PV tối đa đạt 1100V, dải MPPT từ 200V đến 1000V và điện áp PV danh định 600V, phù hợp với việc thiết kế chuỗi pin dài trên các mái nhà xưởng có diện tích lớn.

Theo bảng thông số ở trang 2 của datasheet, riêng model 60kW có hiệu suất chuyển đổi tối đa 98,6%, hiệu suất châu Âu 98% và hiệu suất MPPT trên 99%. Inverter còn được trang bị Intelligent Air Cooling, chuẩn IP65, chống sét Type II phía DC và AC, hỗ trợ Zero Export, VSG, giám sát thông minh từng string và Anti-PID ở dạng tùy chọn.

Thông số kỹ thuật biến tần Deye hòa lưới 60kw 3 pha

Vì Sao Tỷ Lệ DC/AC 150% Giúp Tăng Sản Lượng Điện?

Tỷ lệ DC/AC thể hiện mối quan hệ giữa tổng công suất danh định của dàn pin mặt trời và công suất đầu ra AC của biến tần. Trên Deye SUN-60K-G04, công suất PV tối đa là 90kWp trong khi công suất AC định mức là 60kW.

Tỷ lệ này được tính như sau:

90kWp ÷ 60kW = 1,5, tương đương 150%.

Điều đó có nghĩa inverter 60kW cho phép kết nối một dàn pin có công suất danh định lớn hơn 50% so với công suất AC của máy. Tuy nhiên, đây là giới hạn công suất PV được nhà sản xuất công bố, không đồng nghĩa mọi công trình đều nên mặc định thiết kế đủ 90kWp. Cấu hình thực tế cần dựa trên bức xạ, hướng mái, nhiệt độ, biểu đồ phụ tải và yêu cầu hạn chế phát ngược của từng dự án.

Giúp inverter đạt công suất cao sớm hơn vào buổi sáng

Công suất ghi trên nhãn tấm pin được xác định ở điều kiện thử nghiệm tiêu chuẩn. Trong thực tế, dàn PV hiếm khi duy trì công suất danh định trong suốt cả ngày.

Vào buổi sáng, cường độ bức xạ còn thấp nên dàn pin 60kWp có thể chỉ phát ra một phần công suất. Khi tăng dàn pin lên mức lớn hơn, chẳng hạn 75–90kWp, tổng công suất DC đưa về inverter sẽ cao hơn tại cùng một điều kiện bức xạ.

Nhờ đó, inverter có thể:

• Khởi động và tăng công suất nhanh hơn.
• Đạt vùng vận hành hiệu quả sớm hơn.
• Cung cấp nhiều điện hơn cho tải đầu ca sản xuất.
• Giảm lượng điện phải mua từ lưới vào buổi sáng.

Điện áp khởi động của Deye SUN-60K-G04 là 250V, nhưng thời điểm máy đạt công suất cao còn phụ thuộc vào tổng công suất và điều kiện vận hành của dàn PV.

Duy trì sản lượng tốt hơn vào buổi chiều

Khi mặt trời xuống thấp, sản lượng của dàn pin giảm dần. Dàn PV có công suất lớn hơn giúp duy trì lượng điện DC cao hơn trong khoảng thời gian cuối ngày, từ đó kéo dài thời gian inverter cung cấp công suất đáng kể cho tải.

Điều này phù hợp với nhà xưởng có ca làm việc kéo dài hoặc vẫn sử dụng nhiều thiết bị vào buổi chiều như:

• Động cơ sản xuất.
• Máy nén khí.
• Hệ thống làm mát và thông gió.
• Máy bơm.
• Dây chuyền đóng gói.
• Chiếu sáng và thiết bị văn phòng.

Mục tiêu của việc tăng tỷ lệ DC/AC không phải chỉ để đạt đỉnh công suất lớn vào giữa trưa, mà còn nhằm mở rộng vùng phát điện hiệu quả trong ngày.

Bù suy giảm công suất do nhiệt độ tấm pin tăng cao

Công suất thực tế của module thường giảm khi nhiệt độ cell tăng. Vào những ngày nắng mạnh, bề mặt tấm pin có thể nóng hơn đáng kể so với nhiệt độ môi trường, khiến công suất đầu ra thấp hơn mức công bố tại điều kiện tiêu chuẩn.

Thiết kế dàn PV lớn hơn công suất AC giúp bù một phần tổn thất do nhiệt. Mặc dù tổng công suất danh định có thể đạt 90kWp, công suất thực tế tại thời điểm nhiệt độ cell cao có thể thấp hơn đáng kể.

Nhờ đó, inverter có thêm khả năng duy trì mức đầu ra gần công suất định mức 60kW trong nhiều giờ hơn.

Bù các tổn hao thực tế của hệ thống

Ngoài nhiệt độ, sản lượng điện mặt trời còn chịu ảnh hưởng bởi:

• Bụi bẩn trên bề mặt module.
• Sai lệch công suất giữa các tấm pin.
• Tổn hao trên dây dẫn và đầu nối.
• Góc nghiêng và hướng mái chưa tối ưu.
• Bóng che cục bộ.
• Suy giảm công suất module theo thời gian.
• Hiệu suất chuyển đổi của các thiết bị trong hệ thống.

Việc tăng công suất dàn pin giúp bù một phần các tổn hao này, từ đó cải thiện tổng sản lượng điện theo ngày và theo năm.

Tăng thời gian inverter hoạt động gần công suất định mức

Một dàn PV có công suất bằng đúng 60kWp chỉ có thể đưa inverter lên gần 60kW trong những thời điểm điều kiện bức xạ, nhiệt độ và hướng chiếu sáng thuận lợi. Phần lớn thời gian còn lại, inverter sẽ hoạt động dưới công suất định mức.

Khi sử dụng tỷ lệ DC/AC cao hơn, đường cong công suất PV trong ngày được nâng lên. Inverter có thể đạt mức công suất lớn sớm hơn và duy trì trong thời gian dài hơn, giúp tăng tổng diện tích năng lượng dưới đường cong phát điện.

Đây là cơ sở giúp cấu hình oversizing hợp lý có thể nâng sản lượng điện hằng năm, ngay cả khi đôi lúc inverter phải giới hạn công suất AC ở mức cho phép.

Có xảy ra hiện tượng giới hạn công suất hay không?

Có. Khi dàn PV tạo ra công suất lớn hơn khả năng chuyển đổi của inverter, thiết bị sẽ giới hạn công suất đầu ra theo định mức và điều kiện vận hành. Hiện tượng này thường được gọi là clipping.

Với Deye SUN-60K-G04:

• Công suất AC danh định là 60kW.
• Công suất biểu kiến tối đa là 66kVA.
• Dàn PV được phép lắp tối đa 90kWp.

Clipping trong một số thời điểm giữa trưa không nhất thiết đồng nghĩa thiết kế kém hiệu quả. Cần đánh giá lượng điện bị giới hạn so với phần sản lượng tăng thêm vào buổi sáng, buổi chiều và những ngày bức xạ thấp.

Tỷ lệ DC/AC phù hợp phải được tính bằng dữ liệu bức xạ, hướng mái và biểu đồ tải thực tế, thay vì chỉ cố gắng lắp đến giới hạn 90kWp.

Điều kiện để khai thác hiệu quả dàn PV 90kWp

Ngoài tổng công suất, hệ thống phải đáp ứng đầy đủ các giới hạn đầu vào:

• Điện áp PV tối đa: 1100V.
• Điện áp khởi động: 250V.
• Dải MPPT: 200–1000V.
• Điện áp PV danh định: 600V.
• Dòng vận hành tối đa: 40A trên mỗi MPPT.
• Dòng ngắn mạch tối đa: 60A trên mỗi MPPT.
• Cấu hình: 4 MPPT và 12 string.

Khi đấu ba string song song vào một MPPT, tổng dòng của ba chuỗi không được vượt 40A. Vì vậy, nếu module có Imp lớn hơn khoảng 13,3A, việc sử dụng đủ ba string trên mỗi MPPT có thể không phù hợp.

Với các tấm pin công suất lớn có dòng vận hành từ 16–18A, phương án thực tế có thể chỉ sử dụng hai string trên mỗi MPPT. Khi đó, tổng số string giảm từ 12 xuống còn 8, và kỹ thuật viên phải tăng số tấm nối tiếp trên mỗi chuỗi trong phạm vi điện áp cho phép để đạt công suất DC mong muốn.

Do đó, khả năng nhận 90kWp cần được đánh giá đồng thời theo cả công suất, điện áp và dòng điện, không thể chỉ dựa vào tổng số watt của dàn pin.

Địa Chỉ Phân Phối Biến Tần Deye Chính Hãng Toàn Quốc

Hệ thống điện mặt trời 60kW không chỉ yêu cầu inverter phù hợp mà còn cần được khảo sát phụ tải, chia chuỗi PV, thiết kế tủ điện và cấu hình bám tải chính xác. Sai lệch trong việc tính điện áp, dòng điện hoặc phân bổ các string có thể khiến hệ thống không khai thác hết sản lượng, thường xuyên cảnh báo hoặc không bảo đảm an toàn khi vận hành lâu dài.

Vĩnh Đại Phát Solar là đơn vị phân phối biến tần Deye chính hãng và cung cấp giải pháp điện mặt trời cho khách hàng, đại lý, nhà thầu và đơn vị thi công trên toàn quốc. Đối với model Deye SUN-60K-G04P3-EU-AM4, đội ngũ kỹ thuật hỗ trợ từ khâu phân tích phụ tải đến tính toán dàn PV, thiết kế chuỗi pin, cấu hình Zero Export và kết nối giám sát.
