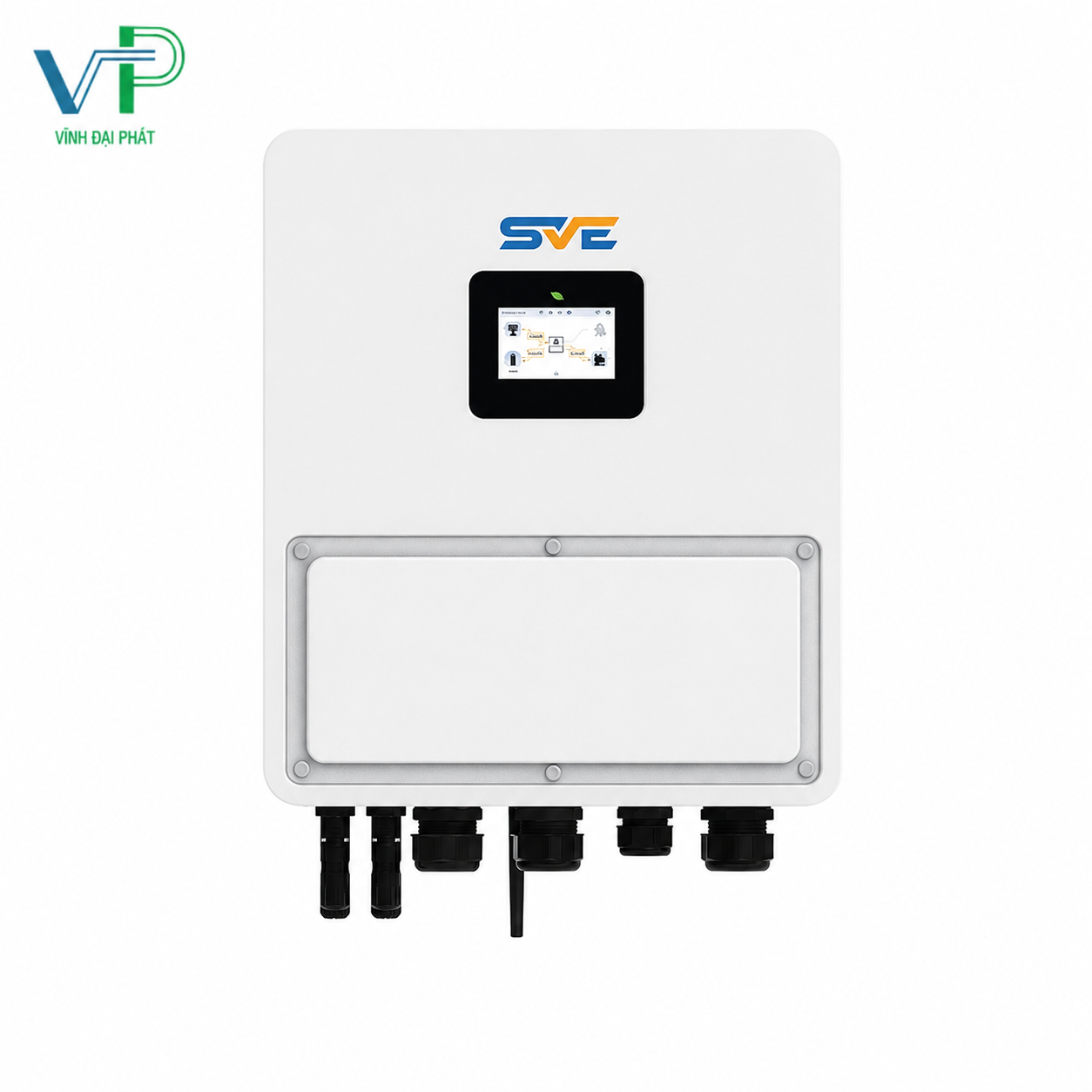

Biến Tần Hybrid SVE 6kW HB-SVE 1P/6K Plus – IP65 1 pha

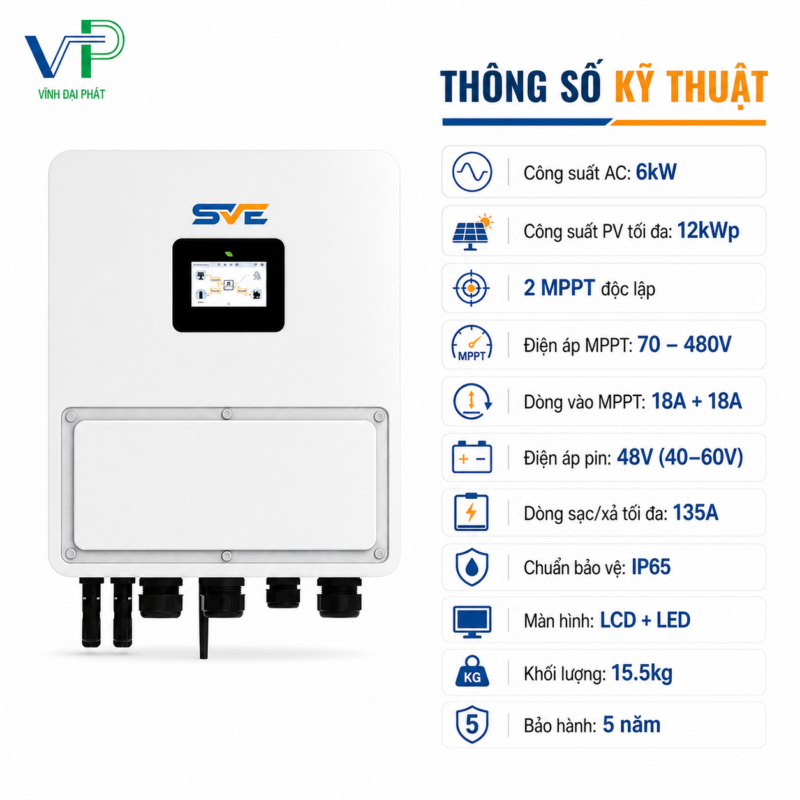

- Công suất AC: 6kW
- Công suất PV tối đa: 12kWp
- 2 MPPT độc lập
- Điện áp MPPT: 70 – 480V
- Dòng vào MPPT: 18A + 18A
- Điện áp pin: 48V (40–60V)
- Dòng sạc/xả tối đa: 135A
- Chuẩn bảo vệ: IP65
- Màn hình: LCD + LED
- Khối lượng: 15.5kg
- Bảo hành: 5 năm
Biến tần SVE HB-SVE 1P/6K Plus là dòng inverter Hybrid 1 pha thế hệ mới được phát triển cho các hệ thống điện mặt trời có lưu trữ, đáp ứng nhu cầu sử dụng điện ổn định cho hộ gia đình, biệt thự, cửa hàng và văn phòng. Sản phẩm sở hữu công suất đầu ra 6kW, hỗ trợ lắp đặt hệ thống pin mặt trời lên đến 12kWp, công suất chuyển đổi PV liên tục 9.000W, sạc/xả pin 135A cùng khả năng làm việc với pin lưu trữ điện áp thấp 48V. Đây là cấu hình giúp người dùng khai thác tối đa sản lượng điện mặt trời và tối ưu hiệu quả đầu tư.
Không chỉ nâng cấp về khả năng xử lý công suất, SVE HB-SVE 1P/6K Plus còn được trang bị 2 MPPT độc lập, màn hình màu cảm ứng, WiFi tích hợp, cổng GEN đa chức năng, khả năng cài đặt 6 khung giờ sạc/xả pin (Time of Use) và hỗ trợ chạy song song tối đa 10 inverter. Những tính năng này giúp hệ thống hoạt động linh hoạt hơn, dễ dàng mở rộng trong tương lai và phù hợp với nhiều mô hình sử dụng điện khác nhau.
Bên cạnh hiệu suất, SVE cũng chú trọng đến độ bền của thiết bị. Biến tần sử dụng thân vỏ kim loại hợp kim, tản nhiệt bằng nhôm nguyên khối kết hợp quạt thông minh, đạt chuẩn bảo vệ IP65, cho phép lắp đặt cả trong nhà và ngoài trời. Đây là những yếu tố giúp thiết bị vận hành ổn định trong điều kiện khí hậu nóng ẩm tại Việt Nam, đồng thời kéo dài tuổi thọ của toàn bộ hệ thống điện mặt trời.
Thông số kỹ thuật biến tần hybrid SVE 6KW
| Thông số kỹ thuật | Giá trị |
|---|---|
| Hãng | SVE |
| Model | HB-SVE 1P/6K Plus |
| Loại | Inverter Hybrid 1 pha |
| Công suất PV lắp đặt tối đa | 12.000Wp |
| Công suất PV sử dụng tối đa | 9.000W |
| Điện áp PV tối đa | 500V |
| Điện áp khởi động | 90V |
| Dải điện áp MPPT | 70 – 480V |
| Dòng điện đầu vào tối đa | 18A / 18A |
| Dòng ngắn mạch đầu vào tối đa | 25A / 25A |
| Số MPPT | 2 |
| Số chuỗi trên mỗi MPPT | 1 / 1 |
| Loại pin tương thích | Lithium-ion / Lead-acid |
| Điện áp pin danh định | 48V |
| Dải điện áp pin | 40 – 60V |
| Dòng sạc/xả tối đa | 135A / 135A |
| Công suất sạc/xả tối đa | 6.600W / 6.600W |
| Công suất AC đầu ra định mức | 6.000W |
| Dòng AC đầu ra định mức | 27.3A / 26.1A / 25.0A |
| Dòng AC đầu ra tối đa | 28.7A |
| Dòng điện relay BYPASS tối đa | 41A |
| Điện áp AC đầu vào định mức | 220 / 230 / 240V, L+N+PE |
| Dải điện áp AC | 150 – 300V (có thể điều chỉnh) |
| Tần số AC đầu vào | 50Hz / 60Hz |
| Dải tần số AC | 45–55Hz / 55–65Hz (có thể điều chỉnh) |
| Hệ số công suất | >0.99 @ Rated Power (điều chỉnh 0.8 trễ – 0.8 sớm) |
| THDi | <3% (Công suất định mức) |
| Công suất Backup danh định | 6.000W |
| Công suất Backup tối đa | 6.600VA |
| Dòng AC Backup định mức | 27.3A / 26.1A / 25.0A |
| Công suất đỉnh (1 phút) | 7.200VA |
| Công suất đỉnh (10 giây) | 9.300VA |
| Điện áp Backup | 220 / 230 / 240V, L+N+PE |
| Tần số Backup | 50Hz / 60Hz |
| Thời gian chuyển mạch | 10ms (điển hình) |
| THDv | <3% @100% R Load |
| Cấp bảo vệ an toàn | Loại I |
| Công tắc ngắt PV | Tùy chọn |
| Bảo vệ chống phát ngược khi mất lưới | Có |
| Bảo vệ quá dòng AC | Có |
| Bảo vệ quá áp PV/AC | DC Loại II, AC Loại III |
| Bảo vệ ngắn mạch AC | Có |
| Bảo vệ chống ngược cực đầu ra PV | Có |
| Chống sét lan truyền | DC Loại II, AC Loại III |
| Chuẩn bảo vệ | IP65 |
| Nhiệt độ môi trường hoạt động | -25°C ~ +60°C (giảm công suất khi >45°C) |
| Độ ẩm cho phép | 0 – 100% |
| Phương thức làm mát | Làm mát bằng quạt thông minh |
| Kiểu lắp đặt | Treo tường |
| Kích thước (W × H × D) | 367 × 421 × 215 mm |
| Khối lượng | 15.5kg |
| Màn hình hiển thị | LED + LCD |
| Giao tiếp | RS485/CAN (cho BMS), RS485, CAN (chạy song song), 1×DO, 1×DI, WiFi, LAN (tùy chọn) |
| Tiêu chuẩn an toàn | IEC/EN 62109-1/-2 |
| Tiêu chuẩn EMC | IEC/EN 61000-6-1/2/3/4 |
| Bảo hành | 5 năm |
SVE 6kW Lắp Được Bao Nhiêu Tấm Pin?
Một trong những câu hỏi được nhiều khách hàng quan tâm khi lựa chọn biến tần Hybrid là SVE 6kW lắp được bao nhiêu tấm pin mặt trời?. Câu trả lời không chỉ phụ thuộc vào công suất AC của inverter mà còn phụ thuộc vào công suất PV tối đa (Maximum PV Array Power) mà nhà sản xuất cho phép.
Theo datasheet, HB-SVE 1P/6K Plus hỗ trợ lắp đặt hệ thống pin mặt trời lên đến 12.000Wp (12kWp), trong khi công suất PV thu được tối đa là 9.000W. Điều này cho phép người dùng thiết kế hệ thống với tỷ lệ DC/AC lớn hơn 1 nhằm tận dụng tối đa thời gian nắng trong ngày và tăng sản lượng điện thực tế.
Có Thể Lắp Tối Đa Bao Nhiêu Tấm Pin 620W?
Nếu sử dụng tấm pin công suất 620W, số lượng tấm pin tối đa có thể tính như sau:
12.000W ÷ 620W ≈ 19,35 tấm
Như vậy, biến tần SVE 6kW có thể lắp 19 tấm pin 620W, tương đương khoảng 11,78kWp, vẫn nằm trong giới hạn công suất PV mà nhà sản xuất khuyến nghị. Đây là cấu hình được nhiều đơn vị thiết kế lựa chọn để tối ưu sản lượng điện mà vẫn đảm bảo inverter hoạt động ổn định.
Thiết Kế Hai MPPT Giúp Chia Chuỗi Pin Hiệu Quả
SVE HB-SVE 1P/6K Plus được trang bị 2 MPPT độc lập, mỗi MPPT hỗ trợ dòng điện đầu vào 18A và dòng ngắn mạch tối đa 25A. Thiết kế này cho phép chia 19 tấm pin thành hai chuỗi riêng biệt, giúp việc thiết kế hệ thống linh hoạt hơn.
Đối với các mái nhà có nhiều hướng như Đông – Tây hoặc các công trình có một phần mái bị che bóng, hai MPPT sẽ theo dõi và tối ưu điểm công suất cực đại của từng chuỗi độc lập. Nhờ đó, sản lượng điện của chuỗi còn lại không bị ảnh hưởng khi một chuỗi bị giảm bức xạ, giúp hệ thống duy trì hiệu suất cao trong nhiều điều kiện vận hành khác nhau.
Vì Sao Nên Thiết Kế Gần Mức 12kWp?
Trong thực tế, công suất danh định của tấm pin chỉ đạt được khi làm việc ở điều kiện tiêu chuẩn (STC). Khi nhiệt độ môi trường tăng hoặc cường độ bức xạ thay đổi, công suất thực tế của tấm pin thường thấp hơn công suất ghi trên nhãn.
Do đó, việc thiết kế hệ thống với công suất gần mức 12kWp giúp:
- Tăng sản lượng điện vào buổi sáng và chiều.
- Giảm thời gian inverter hoạt động dưới công suất.
- Tối ưu hiệu quả khai thác trong những ngày thời tiết không lý tưởng.
- Nâng cao tỷ lệ tự tiêu thụ điện mặt trời.
Đây là phương án thiết kế phổ biến đối với các hệ thống Hybrid hiện đại nhằm tối ưu hóa hiệu quả đầu tư trong dài hạn.
Vĩnh Đại Phát Solar – Đơn Vị Phân Phối Biến Tần SVE Chính Hãng
Một hệ thống điện mặt trời Hybrid chỉ đạt hiệu quả tối ưu khi biến tần được lựa chọn đúng công suất, cấu hình phù hợp với nhu cầu sử dụng điện và tương thích với hệ pin lưu trữ. Vì vậy, bên cạnh chất lượng thiết bị, kinh nghiệm của đơn vị tư vấn và lắp đặt cũng đóng vai trò quan trọng trong việc quyết định hiệu quả đầu tư lâu dài.
Vĩnh Đại Phát Solar là đơn vị chuyên cung cấp các giải pháp điện mặt trời và lưu trữ năng lượng, phân phối biến tần SVE HB-SVE 1P/6K Plus chính hãng cùng đầy đủ phụ kiện và pin lưu trữ tương thích. Chúng tôi hỗ trợ khách hàng từ khâu khảo sát thực tế, tính toán công suất hệ thống, thiết kế số lượng tấm pin phù hợp với giới hạn 12kWp, lựa chọn pin lưu trữ 48V và cấu hình vận hành theo nhu cầu sử dụng.
