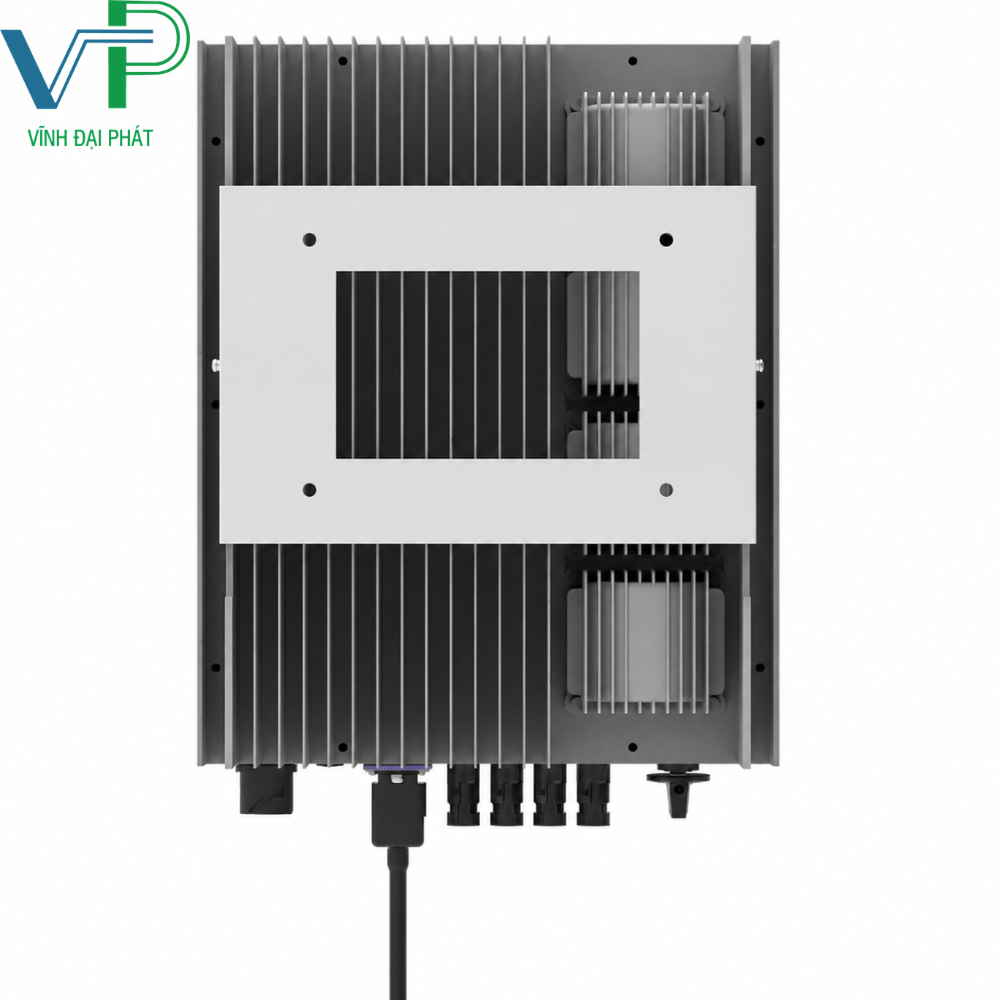

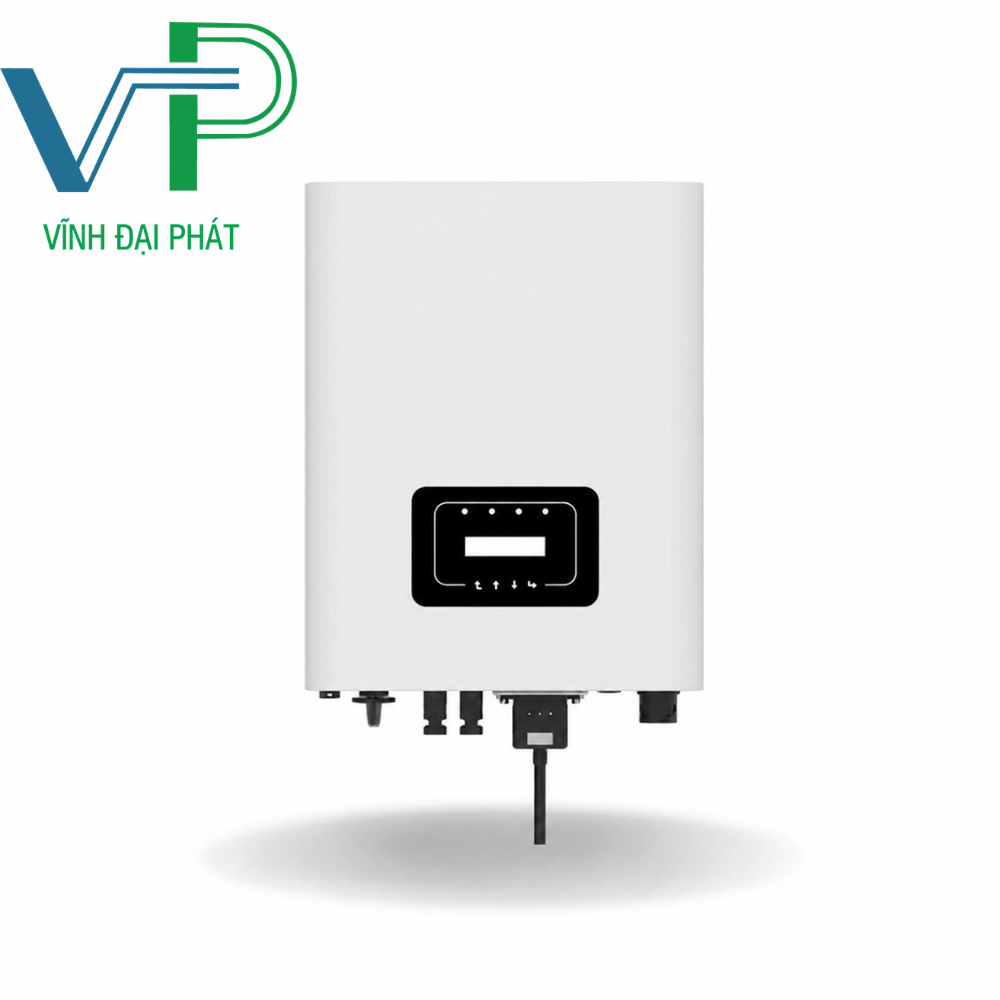

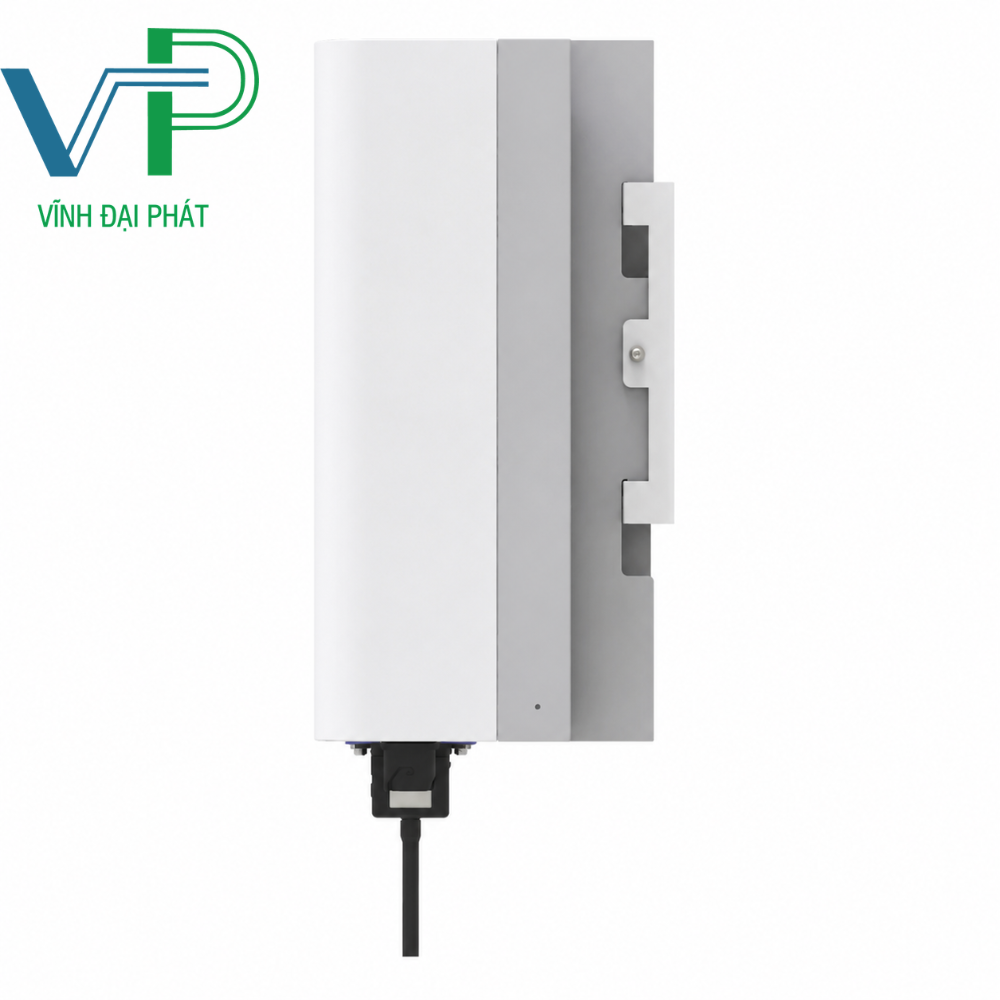

Inverter Deye hòa lưới 10KW 1 pha – DEYE SUN-10K-G

Biến tần Deye SUN-10K-G là dòng inverter hòa lưới 1 pha công suất 10kW, phù hợp cho biệt thự, nhà ở có mức tiêu thụ điện lớn, cửa hàng, văn phòng và cơ sở kinh doanh sử dụng nhiều điện vào ban ngày. Thiết bị hỗ trợ dàn pin mặt trời tối đa 13kWp, công suất đầu ra định mức 10kW và công suất biểu kiến tối đa 11kVA, giúp khai thác hiệu quả nguồn điện mặt trời để cấp trực tiếp cho tải và giảm lượng điện mua từ lưới.

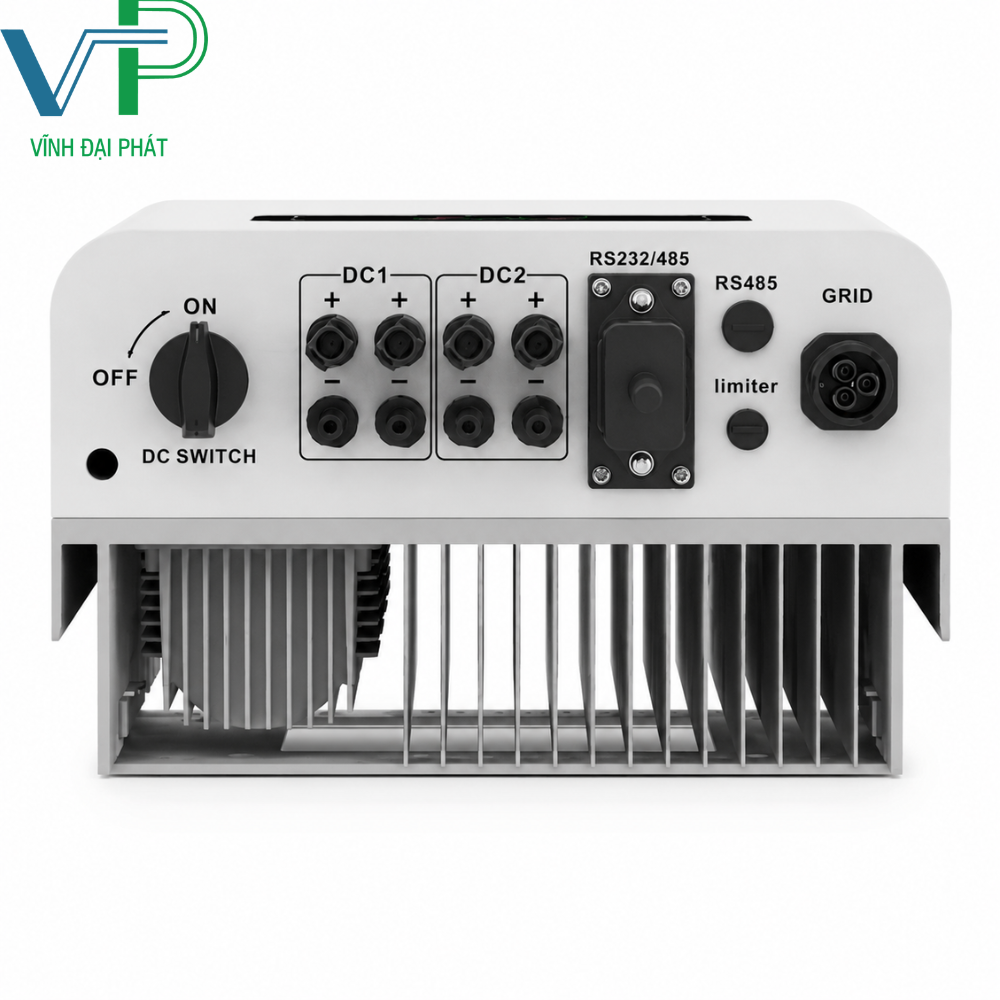

Deye SUN-10K-G được trang bị 2 MPPT độc lập với 4 đầu vào string, mỗi MPPT có thể kết nối hai chuỗi pin. Cấu hình này phù hợp với những công trình có mái chia thành nhiều khu vực, nhiều hướng hoặc có điều kiện bức xạ khác nhau. Dòng điện vận hành tối đa 26A trên mỗi MPPT và dòng ngắn mạch tối đa 39A giúp inverter tương thích với nhiều dòng module công suất lớn hiện nay, với điều kiện hệ thống được tính toán đúng điện áp và dòng điện đầu vào.

Bên cạnh khả năng tiếp nhận PV lớn, sản phẩm còn có điện áp khởi động thấp 80V, dải MPPT rộng từ 70V đến 500V, hiệu suất chuyển đổi tối đa 97,7% và hiệu suất MPPT trên 99%. Inverter hỗ trợ ứng dụng Zero Export, kết nối giám sát qua RS485, RS232, WiFi hoặc LAN, đạt chuẩn bảo vệ IP65 và sử dụng phương thức làm mát tự nhiên với độ ồn công bố không quá 35dB.

Thông số kỹ thuật biến tần Deye hòa lưới 10KW 1 pha

Deye SUN-10K-G Lắp Được Bao Nhiêu Tấm Pin?

Theo datasheet, Deye SUN-10K-G hỗ trợ tổng công suất dàn pin mặt trời tối đa 13.000Wp. Tuy nhiên, số lượng tấm pin thực tế không thể xác định chỉ bằng cách lấy 13.000W chia cho công suất của một module. Khi thiết kế hệ thống, cần kiểm tra đồng thời công suất, điện áp hở mạch Voc, điện áp làm việc Vmp, dòng điện Imp, dòng ngắn mạch Isc và cách phân bổ các chuỗi pin trên từng MPPT.

Tính theo tấm pin 620W

Nếu sử dụng tấm pin công suất 620W, phép tính theo công suất là:

13.000W ÷ 620W ≈ 20,97 tấm

Như vậy, có thể lựa chọn 20 tấm pin 620W, tương đương tổng công suất:

20 × 620W = 12.400W, tương đương 12,4kWp.

Cấu hình này nằm trong giới hạn 13kWp của inverter. Với 4 đầu vào string, phương án tham khảo có thể chia thành:

MPPT 1: 2 string, mỗi string 5 tấm.

MPPT 2: 2 string, mỗi string 5 tấm.

Tổng cộng: 20 tấm.

Cách chia trên giúp các string có số lượng module đồng đều. Tuy nhiên, trước khi áp dụng cần xác nhận điện áp chuỗi đã đủ cao để inverter vận hành ổn định trong dải MPPT và tổng dòng của hai string song song không vượt giới hạn đầu vào của từng MPPT.

Tính theo tấm pin khoảng 730W

Nếu sử dụng tấm pin công suất khoảng 730W:

13.000W ÷ 730W ≈ 17,8 tấm

Về giới hạn công suất, có thể cân nhắc:

16 tấm: tổng công suất khoảng 11,68kWp.

17 tấm: tổng công suất khoảng 12,41kWp.

Cấu hình 16 tấm thuận lợi hơn khi chia đều thành 4 string, mỗi string 4 tấm. Tuy nhiên, với module có điện áp Vmp khoảng 40–45V, chuỗi 4 tấm chỉ đạt khoảng 160–180V. Mức điện áp này vẫn nằm trong dải MPPT 70–500V nhưng thấp hơn điện áp PV danh định 360V của inverter, vì vậy cần đánh giá sản lượng và khả năng vận hành trong điều kiện nhiệt độ cao.

Đối với cấu hình 17 tấm, số lượng module khó chia đều cho 4 string. Khi đấu các string song song trên cùng một MPPT, những string đó nên có cùng số lượng tấm, cùng hướng lắp đặt và cùng loại module để hạn chế sai lệch điện áp và tổn thất mismatch.

Các giới hạn cần kiểm tra trước khi chốt số lượng

Deye SUN-10K-G có các giới hạn đầu vào PV quan trọng:

Công suất PV tối đa: 13kWp.

Điện áp PV tối đa: 550V.

Dải điện áp MPPT: 70–500V.

Điện áp PV danh định: 360V.

Dòng vận hành tối đa: 26A + 26A.

Dòng ngắn mạch tối đa: 39A + 39A.

Số MPPT/string: 2/2+2.

Khi thiết kế chuỗi pin, cần bảo đảm:

Thứ nhất, tổng Voc của một string không vượt 550V. Voc phải được hiệu chỉnh theo nhiệt độ thấp nhất tại khu vực lắp đặt vì điện áp hở mạch của module sẽ tăng khi nhiệt độ giảm.

Thứ hai, tổng Vmp của chuỗi nên nằm trong dải 70–500V. Để inverter vận hành hiệu quả hơn, điện áp làm việc thực tế nên được thiết kế gần vùng điện áp danh định thay vì chỉ vừa đủ vượt ngưỡng khởi động.

Thứ ba, tổng dòng của hai string song song không vượt 26A trên mỗi MPPT. Đây là điểm cần chú ý khi dùng các tấm pin công suất lớn có dòng Imp cao. Nếu mỗi string có Imp khoảng 13,5A thì hai string song song đạt khoảng 27A, đã cao hơn giới hạn vận hành 26A của MPPT.

Thứ tư, tổng Isc của các string song song không vượt 39A trên mỗi MPPT. Cần cộng dòng ngắn mạch của hai chuỗi và áp dụng hệ số thiết kế phù hợp theo tiêu chuẩn thi công.

Vì vậy, Deye SUN-10K-G có thể lắp khoảng 20 tấm 620W hoặc 16–17 tấm khoảng 730W xét theo công suất. Cấu hình cuối cùng phải được xác nhận theo datasheet cụ thể của tấm pin và điều kiện nhiệt độ tại công trình, không nên quyết định chỉ dựa trên số watt.

Vĩnh Đại Phát Solar – Đơn Vị Phân Phối Biến Tần Deye Toàn Quốc

Biến tần hòa lưới 10kW 1 pha cần được thiết kế đồng bộ với hệ thống điện hiện hữu, dàn pin mặt trời, tủ điện bảo vệ và thiết bị đo bám tải. Nếu chia string không phù hợp, đấu hai chuỗi có dòng quá lớn vào cùng MPPT hoặc lựa chọn dây dẫn và CB không đúng thông số, hệ thống có thể giảm sản lượng, phát sinh cảnh báo hoặc không bảo đảm an toàn khi vận hành.

Vĩnh Đại Phát Solar phân phối biến tần Deye và cung cấp giải pháp điện mặt trời cho khách hàng, đại lý và đơn vị thi công trên toàn quốc. Đối với model Deye SUN-10K-G, đội ngũ kỹ thuật hỗ trợ từ bước lựa chọn công suất đến thiết kế chuỗi pin, cấu hình Zero Export và giám sát hệ thống sau khi lắp đặt.
