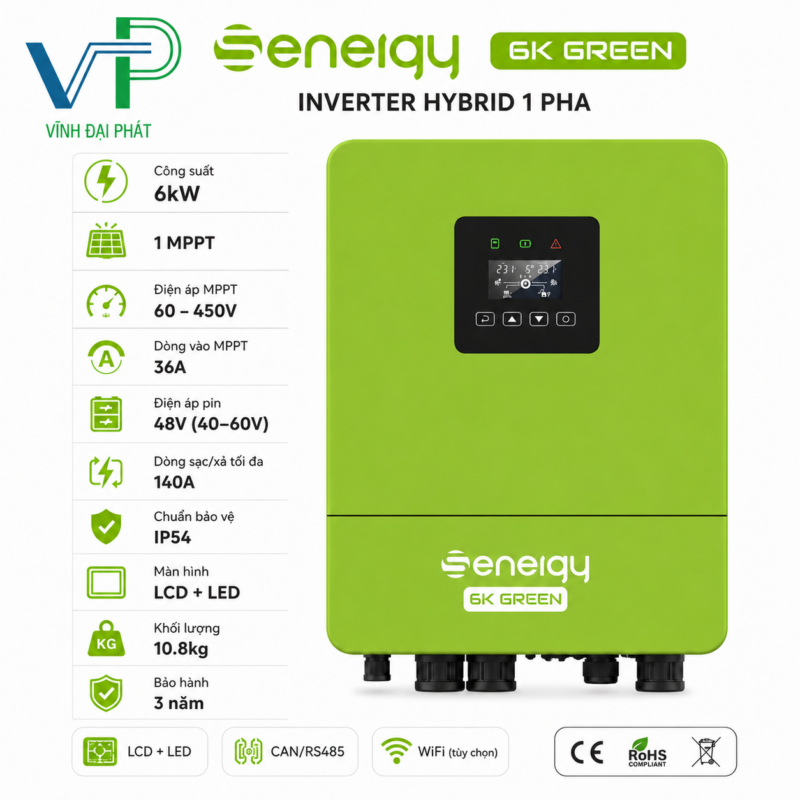

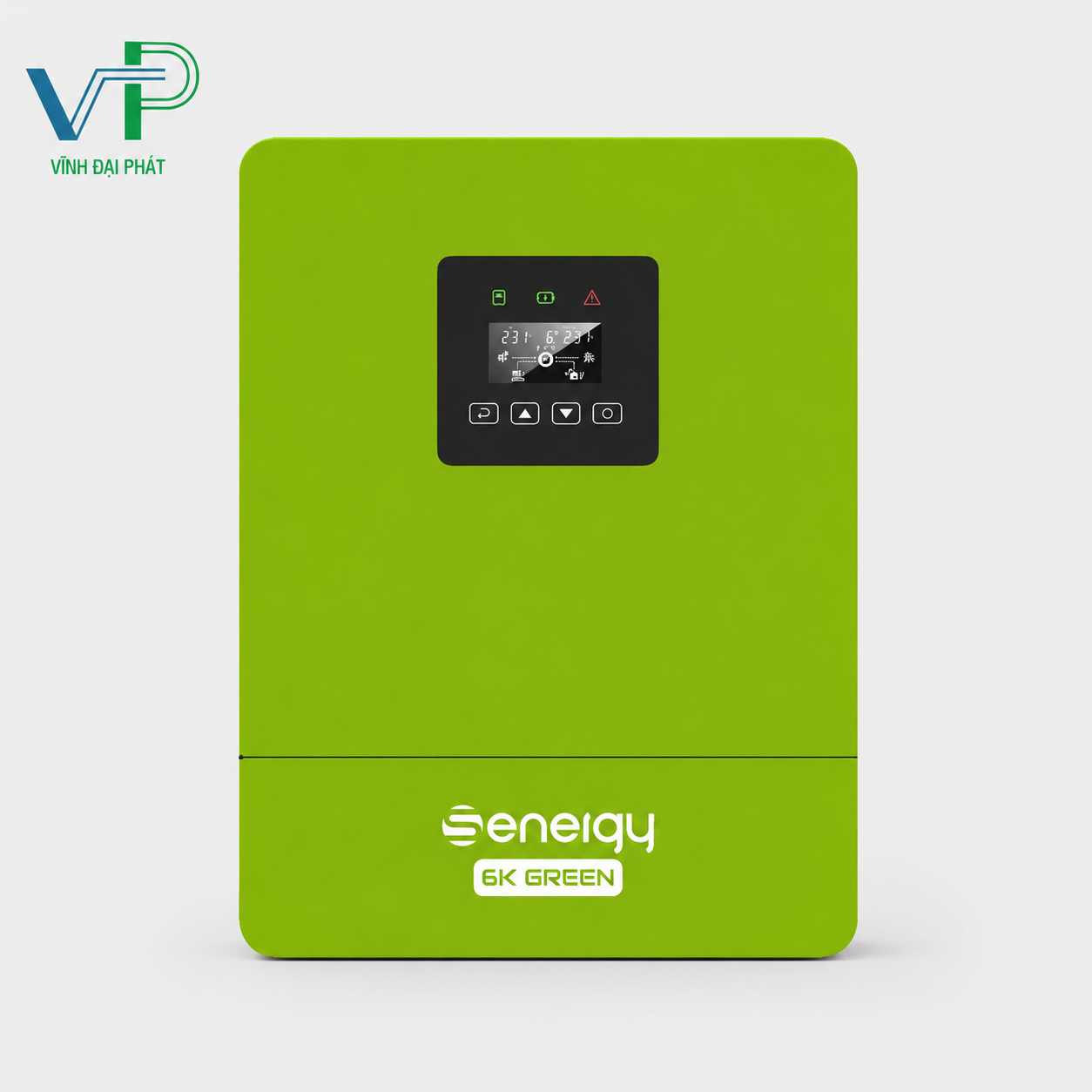

Inverter Hybrid Senergy 6KW Green 1 pha – SE 6K GREEN
- Công suất : 6kW
- 1 MPPT
- Điện áp MPPT: 60 – 450V
- Dòng vào MPPT: 36A
- Điện áp pin: 48V (40–60V)
- Dòng sạc/xả tối đa: 140A
- Chuẩn bảo vệ: IP54
- Màn hình: LCD + LED
- Khối lượng: 10.8kg
- Bảo hành: 3 năm
Biến tần Senergy SE 6K GREEN là dòng inverter Hybrid 1 pha công suất 6kW, được thiết kế cho hệ thống điện mặt trời có lưu trữ tại hộ gia đình, cửa hàng, văn phòng, nhà trọ và các công trình kinh doanh quy mô nhỏ. Thiết bị hỗ trợ dàn pin mặt trời có tổng công suất tối đa 9kWp, tương đương 150% công suất AC định mức, giúp tăng khả năng thu năng lượng vào buổi sáng, chiều muộn và những thời điểm bức xạ không đạt mức tối đa.
Senergy SE 6K GREEN làm việc với pin Lithium hoặc ắc quy axit-chì có điện áp danh định 48V, dải điện áp từ 40V đến 60V. Điểm đáng chú ý là dòng sạc và xả tối đa đều đạt 140A, cho phép biến tần tiếp nhận lượng điện mặt trời dư để nạp pin nhanh, đồng thời cung cấp công suất lớn từ pin cho tải khi mất điện hoặc vào ban đêm. Thiết bị còn hỗ trợ công suất đỉnh 12.000VA trong 5 giây, phù hợp với một số tải có dòng khởi động cao.
Ngoài khả năng sạc/xả mạnh, sản phẩm còn tích hợp cổng GEN, chức năng Smart Load và hỗ trợ chạy song song tối đa 12 inverter, tương đương tổng công suất danh định lên đến 72kW. Hệ thống có thể được giám sát từ xa qua WiFi hoặc LAN tùy chọn, hỗ trợ giao tiếp CAN/RS485 với BMS và được trang bị nhiều lớp bảo vệ như quá áp, quá tải, ngắn mạch, quá nhiệt và chống sét lan truyền.

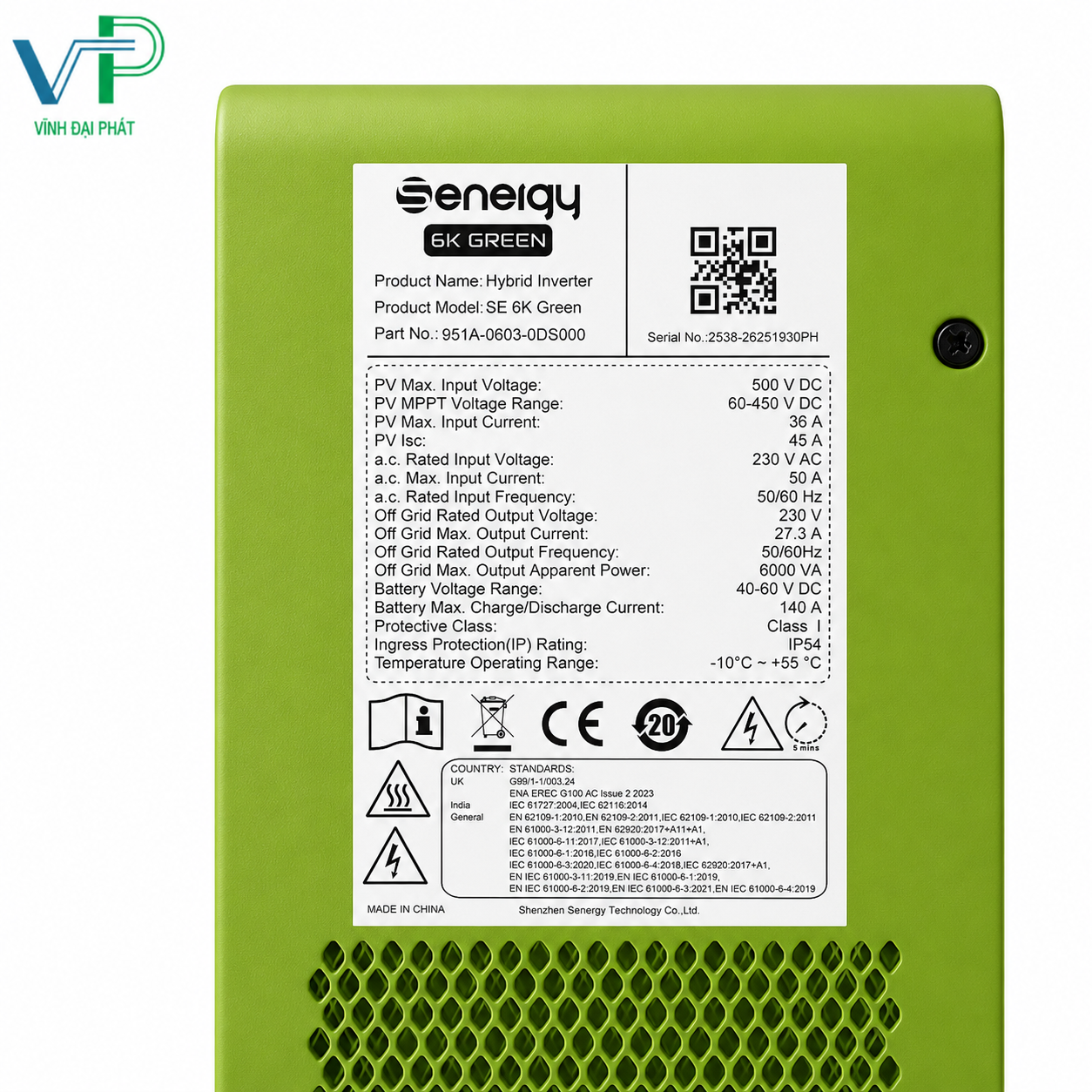

Thông số kỹ thuật biến tần Senergy Green 6K
| Thông số kỹ thuật | Giá trị |
|---|---|
| Hãng | Senergy |
| Model | SE 6K GREEN |
| Loại | Inverter Hybrid 1 pha |
| Công suất định mức | 6000W |
| Công suất PV tối đa | 9.000Wp |
| Điện áp PV tối đa | 500V |
| Điện áp khởi động | 60V |
| Dải điện áp MPPT | 60 – 450V |
| Dòng điện đầu vào tối đa mỗi MPPT | 36A |
| Dòng ngắn mạch tối đa mỗi MPPT | 45A |
| Số MPPT | 1 |
| Số chuỗi pin/MPPT | 1 |
| Loại pin hỗ trợ | Lithium / Ắc quy chì |
| Dải điện áp pin | 40 – 60V |
| Dòng sạc năng lượng mặt trời tối đa | 140A |
| Dòng sạc AC tối đa | 140A |
| Dòng sạc/xả tối đa | 140A / 140A |
| Công suất AC đầu vào tối đa | 11.500W |
| Dòng AC đầu vào tối đa | 50A |
| Điện áp lưới danh định | 220 / 230 / 240V |
| Dải điện áp lưới | 170 – 280V |
| Tần số lưới | 50Hz / 60Hz |
| Công suất AC đầu ra định mức | 6.000W / 6.000VA |
| Điện áp đầu ra | 220 / 230 / 240V |
| Dòng AC đầu ra định mức | 27.3A / 26A / 25A |
| Tần số đầu ra | 50Hz / 60Hz |
| Khả năng chịu quá tải | 105–150% trong 10 giây; 150–200% trong 5 giây |
| Chuẩn bảo vệ | IP54 |
| Bảo vệ quá áp | Có |
| Bảo vệ quá tải | Có |
| Bảo vệ ngắn mạch | Có |
| Bảo vệ quá nhiệt | Có |
| Chống sét lan truyền | DC Type III / AC Type III |

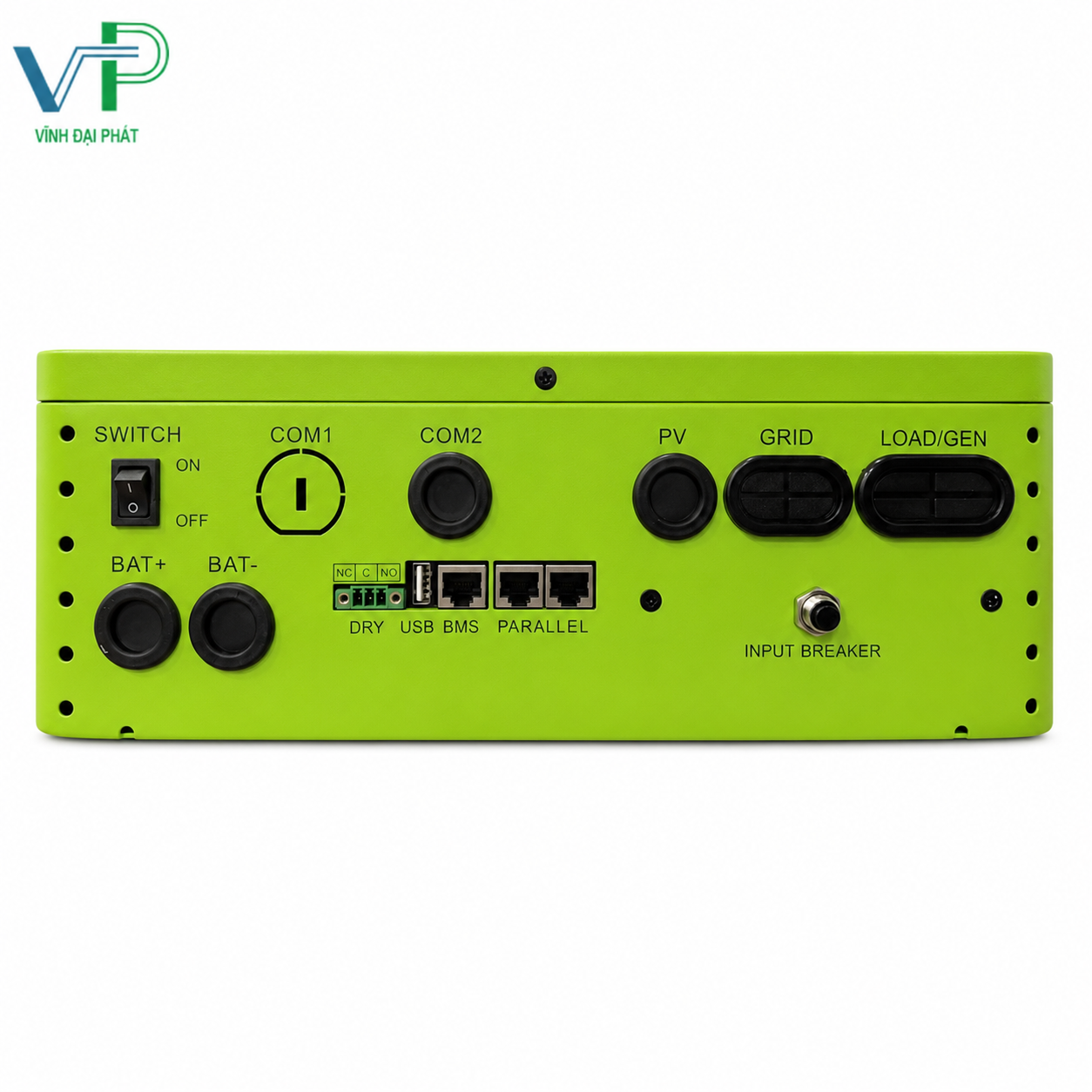

| Giao tiếp | RJ45, CAN/RS485, RJ45 (Parallel), Dry Contact, WiFi/LAN (tùy chọn) |
| Nhiệt độ hoạt động | -10°C ~ +55°C |
| Độ ẩm | 5% ~ 95% |
| Làm mát | Quạt thông minh |
| Độ ồn | <60dB |
| Màn hình hiển thị | LCD + LED |
| Kiểu lắp đặt | Treo tường |
| Kích thước (R × C × D) | 345 × 445 × 120 mm |
| Khối lượng | 10.8kg |
| Tiêu chuẩn | EN/IEC 62109-1, EN/IEC 62109-2, EN/IEC 61000 |
| Bảo hành | 3 năm |
Dòng Sạc/Xả 140A Mang Lại Lợi Ích Gì?
Dòng sạc và xả là thông số quan trọng ảnh hưởng trực tiếp đến tốc độ nạp pin, khả năng cấp tải và hiệu quả khai thác năng lượng của hệ thống Hybrid. Theo catalogue, Senergy SE 6K GREEN hỗ trợ dòng sạc năng lượng mặt trời tối đa 140A, dòng sạc AC tối đa 140A và dòng sạc/xả pin tối đa 140A/140A.
Rút ngắn thời gian sạc pin lưu trữ
Ở hệ pin danh định 48V, dòng sạc 140A tương ứng với công suất sạc lý thuyết khoảng:
48V × 140A = 6.720W
Giá trị thực tế còn phụ thuộc vào điện áp pin tại từng thời điểm, giới hạn của BMS, tổn hao chuyển đổi và cài đặt trên inverter. Tuy nhiên, mức dòng 140A cho thấy thiết bị có khả năng tiếp nhận công suất sạc lớn, phù hợp với các bộ pin dung lượng cao.
Khi dàn PV tạo ra lượng điện dư vào giữa trưa, inverter có thể đưa phần năng lượng này vào pin nhanh hơn thay vì phải giới hạn công suất sạc ở mức thấp. Điều đó giúp tăng tỷ lệ tận dụng điện mặt trời và giảm lượng điện dư không được khai thác.
Cấp công suất lớn từ pin cho tải
Dòng xả tối đa 140A giúp pin lưu trữ hỗ trợ tốt hơn cho các tải hoạt động đồng thời. Với hệ pin 48V, công suất xả lý thuyết cũng vào khoảng 6,7kW trước khi tính hiệu suất chuyển đổi.
Khả năng này phù hợp với nhu cầu vận hành các thiết bị như:
- Máy lạnh.
- Tủ lạnh và tủ đông.
- Máy bơm nước.
- Hệ thống chiếu sáng.
- Máy tính và thiết bị văn phòng.
- Các tải gia dụng hoạt động đồng thời.
Tuy nhiên, dòng xả cao không có nghĩa mọi bộ pin 48V đều có thể cấp đủ 140A. BMS và cell pin phải hỗ trợ dòng xả tương ứng, nếu không inverter sẽ tự giới hạn theo thông tin nhận được từ pin hoặc pin có thể kích hoạt chế độ bảo vệ.
Tăng hiệu quả sử dụng điện mặt trời vào ban đêm
Ban ngày, điện mặt trời được ưu tiên cấp trực tiếp cho tải và sạc pin. Khi sản lượng PV giảm hoặc trời tối, nguồn điện lưu trữ sẽ được xả ra để tiếp tục cung cấp cho các thiết bị.
Dòng sạc/xả lớn giúp quá trình luân chuyển năng lượng diễn ra linh hoạt hơn:
- Nạp nhanh khi sản lượng PV cao.
- Cấp tải tốt khi nhu cầu sử dụng tăng.
- Giảm lượng điện mua từ lưới vào buổi tối.
- Tăng khả năng chủ động khi điện lưới mất.
Hiệu quả thực tế vẫn phụ thuộc vào dung lượng pin. Một bộ pin có dòng xả cao nhưng dung lượng nhỏ chỉ có thể duy trì tải lớn trong thời gian ngắn.
Phù hợp với pin lưu trữ dung lượng lớn
Senergy SE 6K GREEN hỗ trợ pin Lithium và ắc quy axit-chì trong dải điện áp 40–60V. Dòng sạc/xả 140A phù hợp với các hệ pin 48V có dung lượng tương đối lớn hoặc nhiều module ghép song song.
Khi ghép nhiều bộ pin, tổng khả năng cấp dòng của hệ thống được tăng lên, giúp:
- Giảm áp lực dòng điện trên từng bộ pin.
- Hạn chế tình trạng một pin phải hoạt động gần ngưỡng tối đa liên tục.
- Mở rộng thời gian cấp điện dự phòng.
- Phân bổ quá trình sạc và xả đều hơn giữa các module.
Việc ghép pin cần tuân thủ hướng dẫn của nhà sản xuất pin, bao gồm số lượng module tối đa, giao tiếp BMS, dây liên kết, CB bảo vệ và quy trình cân bằng điện áp trước khi đấu song song.
Hỗ trợ tốt hơn cho tải có dòng khởi động lớn
Catalogue cho biết inverter có khả năng chịu tải từ 105–150% trong 10 giây, từ 150–200% trong 5 giây và đạt công suất đỉnh 12.000VA trong 5 giây.
Dòng xả pin lớn góp phần cung cấp năng lượng trong thời điểm tải khởi động, chẳng hạn máy bơm, tủ lạnh, máy nén hoặc một số loại động cơ nhỏ. Tuy nhiên, khả năng khởi động thành công còn phụ thuộc vào:
- Công suất và dòng khởi động thực tế của thiết bị.
- Dung lượng và khả năng xả của pin.
- Tiết diện dây pin.
- Giới hạn của BMS.
- Tổng tải đang hoạt động trước khi thiết bị khởi động.
Không nên hiểu công suất đỉnh 12kVA là công suất mà inverter có thể cấp liên tục. Công suất đầu ra danh định của máy vẫn là 6kW.
Điều kiện để khai thác an toàn dòng 140A
Để sử dụng hiệu quả khả năng sạc/xả 140A, hệ thống cần được thiết kế đồng bộ.
Pin và BMS phải cho phép dòng phù hợp. Nếu BMS chỉ hỗ trợ 100A, inverter phải được giới hạn dòng sạc/xả theo mức này.
Dây dẫn pin phải đủ tiết diện. Dòng DC 140A có thể gây phát nhiệt lớn nếu dây quá nhỏ, đầu cos ép không chặt hoặc điểm tiếp xúc có điện trở cao.
CB và thiết bị bảo vệ phải được lựa chọn đúng. CB pin cần phù hợp với điện áp DC, dòng vận hành và khả năng cắt ngắn mạch của hệ thống.
Cáp giao tiếp CAN/RS485 phải được cấu hình đúng. Khi inverter giao tiếp được với BMS, quá trình sạc/xả sẽ được điều chỉnh theo điện áp, nhiệt độ, SOC và giới hạn dòng của pin.
Khu vực lắp đặt phải thông thoáng. Inverter sử dụng quạt thông minh và có độ ồn công bố dưới 60dB, vì vậy cần giữ khoảng cách tản nhiệt theo hướng dẫn và tránh che kín cửa gió.
