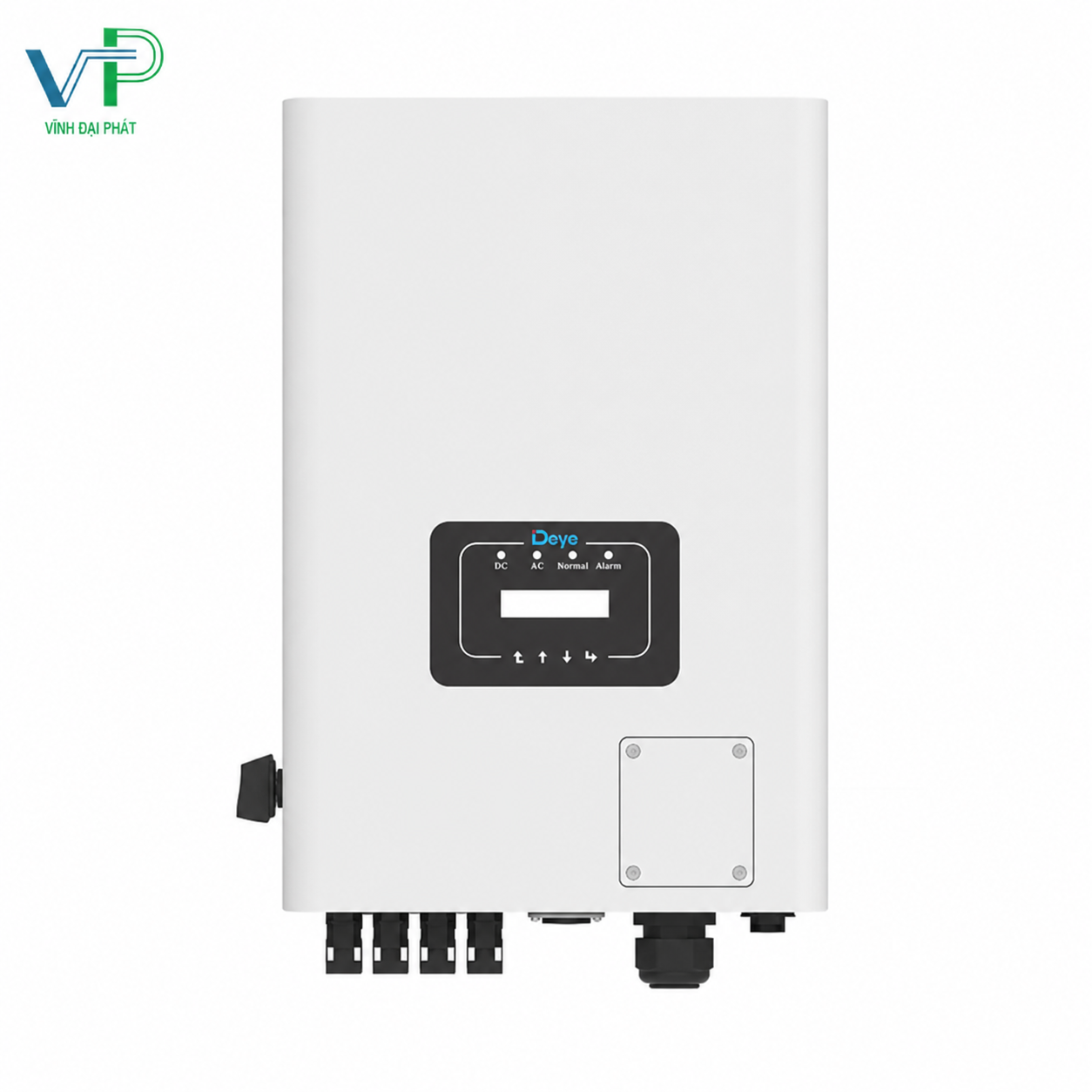

Inverter Deye hòa lưới 20KW 3 Pha – DEYE SUN-20K-G05

Deye SUN-20K-G05 là dòng biến tần hòa lưới 3 pha được thiết kế cho các hệ thống điện mặt trời thương mại và công nghiệp có nhu cầu tiêu thụ điện lớn vào ban ngày. Thiết bị sở hữu công suất đầu ra định mức 20kW, hỗ trợ hệ pin mặt trời tối đa 26kWp, điện áp DC đầu vào lên đến 1100V cùng cấu hình 2 MPPT và 4 đầu vào chuỗi pin, giúp linh hoạt hơn khi bố trí hệ thống trên mái nhà xưởng, kho bãi, showroom hoặc tòa nhà có nhiều khu vực lắp đặt khác nhau.

Với hiệu suất chuyển đổi tối đa 98,5%, hiệu suất châu Âu 98% và hiệu suất bám điểm công suất cực đại MPPT trên 99%, Deye SUN-20K-G05 có khả năng khai thác hiệu quả nguồn điện từ dàn pin trước khi chuyển đổi thành điện xoay chiều 3 pha để cung cấp cho tải. Inverter còn hỗ trợ ứng dụng Zero Export, VSG, giám sát từng chuỗi pin tùy chọn và nhiều phương thức theo dõi từ xa qua WiFi, GPRS, Bluetooth, 4G hoặc LAN tùy cấu hình.

Ngoài hiệu suất, sản phẩm được trang bị chuẩn bảo vệ IP65, chống sét lan truyền Type II ở cả phía DC và AC, công tắc DC, bảo vệ chống đảo cực PV, quá dòng, quá áp, ngắn mạch và chống phát điện cô lập. Hệ thống làm mát bằng quạt thông minh giúp kiểm soát nhiệt độ khi inverter vận hành liên tục ở công suất cao, phù hợp với các công trình cần độ ổn định và khả năng khai thác điện lâu dài.

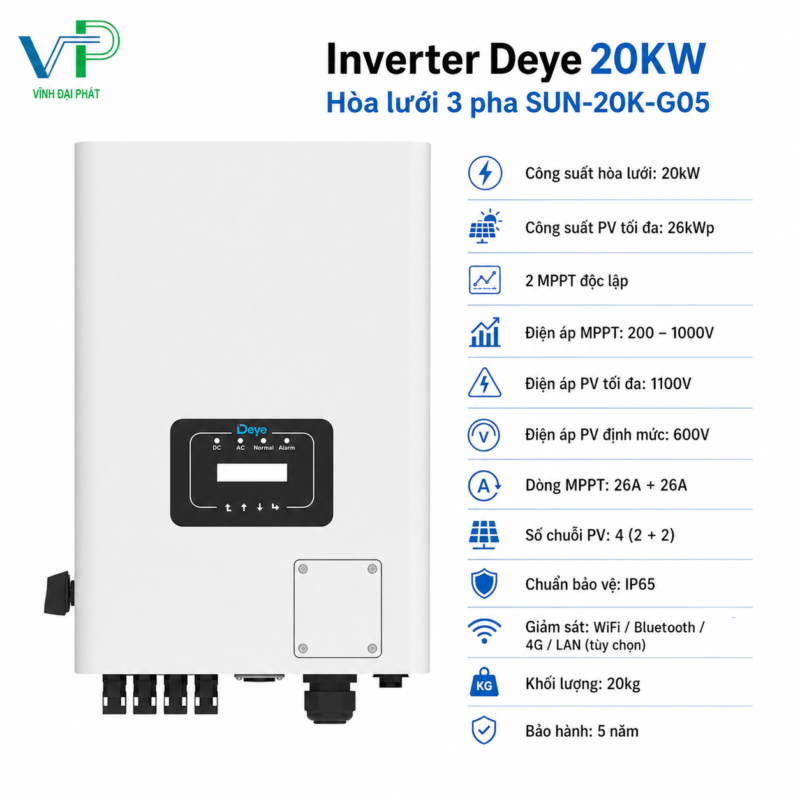

Thông số kỹ thuật biến tần Deye hòa lưới 20kw 3 pha

Deye SUN-20K-G05 Lắp Được Bao Nhiêu Tấm Pin?

Theo datasheet, Deye SUN-20K-G05 cho phép kết nối hệ pin mặt trời có tổng công suất tối đa 26kWp. Tuy nhiên, số lượng tấm pin thực tế không thể chỉ được tính bằng cách lấy 26.000W chia cho công suất mỗi tấm. Kỹ sư thiết kế còn phải kiểm tra điện áp hở mạch, điện áp làm việc, dòng điện của module và cách phân bổ các tấm pin vào từng MPPT.

Tính theo tấm pin 730W

Nếu sử dụng tấm pin công suất khoảng 730W, số lượng lý thuyết theo giới hạn công suất là:

26.000W ÷ 730W ≈ 35,6 tấm

Như vậy, có thể lựa chọn khoảng 35 tấm pin 730W, tương đương tổng công suất:

35 × 730W = 25.550W, tương đương 25,55kWp.

Mức công suất này vẫn nằm trong giới hạn 26kWp mà nhà sản xuất quy định. Tuy nhiên, 35 tấm sẽ khó chia đều cho 4 chuỗi, vì vậy cần thiết kế số tấm trên từng chuỗi phù hợp với điện áp và điều kiện mái thực tế.

Một phương án dễ cân bằng hơn có thể là 32 tấm, chia thành 4 chuỗi, mỗi chuỗi 8 tấm. Tổng công suất khi đó là:

32 × 730W = 23,36kWp.

Cấu hình 32 tấm chưa khai thác hết giới hạn 26kWp nhưng dễ chia chuỗi, đồng đều điện áp và thuận lợi hơn khi thiết kế hệ thống.

Phải kiểm tra điện áp của từng chuỗi

Deye SUN-20K-G05 có:

Điện áp PV tối đa: 1100V.

Dải điện áp MPPT: 200–1000V.

Điện áp PV danh định: 600V.

Hai MPPT độc lập.

Bốn đầu vào chuỗi pin, phân bổ 2 string trên mỗi MPPT.

Điện áp hở mạch của toàn bộ tấm pin nối tiếp trong một chuỗi phải luôn thấp hơn 1100V, kể cả khi nhiệt độ môi trường giảm làm Voc của module tăng. Đồng thời, điện áp làm việc của chuỗi cần nằm trong dải MPPT 200–1000V để inverter theo dõi và khai thác công suất ổn định.

Kiểm tra dòng điện khi ghép hai string trên một MPPT

Mỗi MPPT của inverter hỗ trợ dòng vận hành tối đa 26A và dòng ngắn mạch tối đa 39A. Do mỗi MPPT có thể nhận hai chuỗi song song, tổng dòng của hai chuỗi không được vượt giới hạn đầu vào tương ứng.

Vì vậy, khi sử dụng các tấm pin công suất lớn có dòng Imp hoặc Isc cao, cần kiểm tra kỹ khả năng ghép hai string song song trên cùng MPPT. Không nên chỉ dựa vào tổng công suất 26kWp để quyết định số lượng tấm pin.

Điện Áp DC 1100V Mang Lại Lợi Ích Gì?

Điện áp PV tối đa 1100V là một trong những điểm khác biệt quan trọng của Deye SUN-20K-G05 so với các dòng biến tần dân dụng điện áp thấp hơn. Mức điện áp này cho phép hệ thống thiết kế các chuỗi pin dài hơn, đặc biệt phù hợp với mái nhà xưởng hoặc công trình thương mại có số lượng module lớn.

Cho phép đấu nhiều tấm pin nối tiếp hơn

Khi nhiều tấm pin được mắc nối tiếp, điện áp của chuỗi tăng lên trong khi dòng điện của chuỗi gần như giữ nguyên. Giới hạn 1100V giúp kỹ sư có thể bố trí nhiều module hơn trong một string, miễn là tổng Voc sau khi hiệu chỉnh theo nhiệt độ vẫn nằm dưới giới hạn an toàn.

Chuỗi pin dài hơn có thể giúp:

• Giảm số lượng string cần triển khai.
• Đơn giản hóa hệ thống dây dẫn DC.
• Giảm số lượng đầu nối và phụ kiện.
• Thuận tiện hơn khi bố trí trên mái có diện tích lớn.

Giảm dòng điện trên đường truyền DC

Với cùng một mức công suất, điện áp cao hơn cho phép truyền tải điện năng với dòng điện thấp hơn. Dòng điện thấp góp phần giảm tổn hao điện trên dây dẫn, giảm phát nhiệt và cải thiện hiệu suất truyền tải từ dàn pin về inverter.

Lợi ích này đặc biệt có ý nghĩa khi khoảng cách giữa dàn pin và biến tần tương đối xa, chẳng hạn hệ thống trên mái nhà xưởng lớn hoặc nhiều dãy mái tách biệt.

Tối ưu chi phí BOS của hệ thống

BOS là nhóm chi phí ngoài tấm pin và inverter, bao gồm dây dẫn, đầu nối, hộp điện, khung đỡ, nhân công và các thiết bị phụ trợ. Thiết kế chuỗi điện áp cao có thể giúp giảm số lượng đường dây DC, đầu nối và thiết bị gom chuỗi trong một số cấu hình.

Tuy nhiên, điện áp cao cũng đòi hỏi thiết bị bảo vệ, dây dẫn và quy trình thi công phải đáp ứng đúng cấp điện áp DC của hệ thống. Việc thiết kế và lắp đặt cần được thực hiện bởi kỹ thuật viên có chuyên môn để bảo đảm an toàn.

Dải MPPT rộng giúp hệ thống vận hành linh hoạt

Ngoài giới hạn tối đa 1100V, inverter còn có dải MPPT từ 200V đến 1000V. Dải điện áp rộng tạo điều kiện cho kỹ sư lựa chọn số lượng module trên mỗi chuỗi linh hoạt hơn, đồng thời giúp inverter tiếp tục bám điểm công suất cực đại trong nhiều điều kiện bức xạ và nhiệt độ khác nhau.

Hệ Thống Làm Mát Thông Minh Giúp Tăng Tuổi Thọ Biến Tần Như Thế Nào?

Trong quá trình chuyển đổi điện DC thành AC, các linh kiện công suất bên trong inverter sẽ sinh nhiệt. Nếu nhiệt độ không được kiểm soát tốt, thiết bị có thể giảm công suất, suy giảm hiệu suất hoặc ảnh hưởng đến tuổi thọ của linh kiện điện tử. Vì vậy, Deye SUN-20K-G05 được trang bị hệ thống Intelligent Air Cooling, phù hợp với đặc điểm vận hành liên tục của biến tần công suất 20kW.

Chủ động kiểm soát nhiệt độ khi tải cao

Khác với cơ chế làm mát hoàn toàn thụ động, quạt thông minh có thể điều chỉnh hoạt động theo nhiệt độ và mức tải của inverter. Khi công suất chuyển đổi tăng hoặc nhiệt độ bên trong vượt ngưỡng, hệ thống làm mát tăng cường luồng không khí để đưa nhiệt ra ngoài.

Nhờ đó, các linh kiện như IGBT hoặc MOSFET, tụ điện và bo mạch công suất được duy trì trong vùng nhiệt độ vận hành phù hợp hơn.

Hạn chế tình trạng giảm công suất do nhiệt

Datasheet cho biết inverter hoạt động trong dải nhiệt độ từ -25°C đến 60°C và bắt đầu giảm công suất khi nhiệt độ vượt 45°C. Hệ thống làm mát thông minh giúp trì hoãn hoặc hạn chế tình trạng nhiệt độ tăng cao, từ đó duy trì khả năng phát điện ổn định hơn trong những ngày nắng nóng.

Đây là yếu tố quan trọng tại Việt Nam, đặc biệt với inverter lắp tại nhà xưởng, phòng kỹ thuật hoặc khu vực có nhiệt độ môi trường cao.

Giảm áp lực nhiệt lên linh kiện

Nhiệt độ cao kéo dài là một trong những nguyên nhân làm tăng tốc độ lão hóa của linh kiện điện tử. Việc kiểm soát nhiệt tốt giúp:

• Giảm ứng suất nhiệt lên bo mạch.
• Hạn chế lão hóa tụ điện.
• Ổn định hiệu suất chuyển đổi.
• Giảm nguy cơ cảnh báo quá nhiệt.
• Kéo dài thời gian vận hành của thiết bị.

Cân bằng giữa khả năng làm mát và độ ồn

Deye SUN-20K-G05 có độ ồn công bố không quá 50dB. Hệ thống quạt thông minh không nhất thiết phải hoạt động liên tục ở tốc độ cao mà có thể thay đổi theo điều kiện thực tế, qua đó cân bằng giữa hiệu quả tản nhiệt và tiếng ồn trong quá trình vận hành.

Để hệ thống làm mát phát huy hiệu quả, inverter cần được lắp tại vị trí thông thoáng, có khoảng cách tản nhiệt phù hợp và tránh ánh nắng trực tiếp. Không nên che kín cửa gió hoặc bố trí thiết bị trong không gian quá nhỏ, bí nhiệt.

Vĩnh Đại Phát Solar – Đơn Vị Phân Phối Biến Tần Deye Chính Hãng

Đối với hệ thống điện mặt trời hòa lưới 3 pha công suất lớn, lựa chọn đúng inverter chưa đủ để bảo đảm hiệu quả đầu tư. Hệ thống còn phải được thiết kế đúng điện áp chuỗi, phân bổ dòng điện hợp lý trên từng MPPT, lựa chọn thiết bị bảo vệ phù hợp và cấu hình bám tải chính xác theo nhu cầu của công trình.

Vĩnh Đại Phát Solar là đơn vị chuyên cung cấp biến tần Deye và triển khai các giải pháp điện mặt trời cho nhà xưởng, kho bãi, showroom, văn phòng và cơ sở sản xuất. Đối với model Deye SUN-20K-G05, đội ngũ kỹ thuật hỗ trợ khách hàng từ quá trình khảo sát tải đến thiết kế dàn pin, chia chuỗi PV và cấu hình hệ thống hòa lưới 3 pha.
