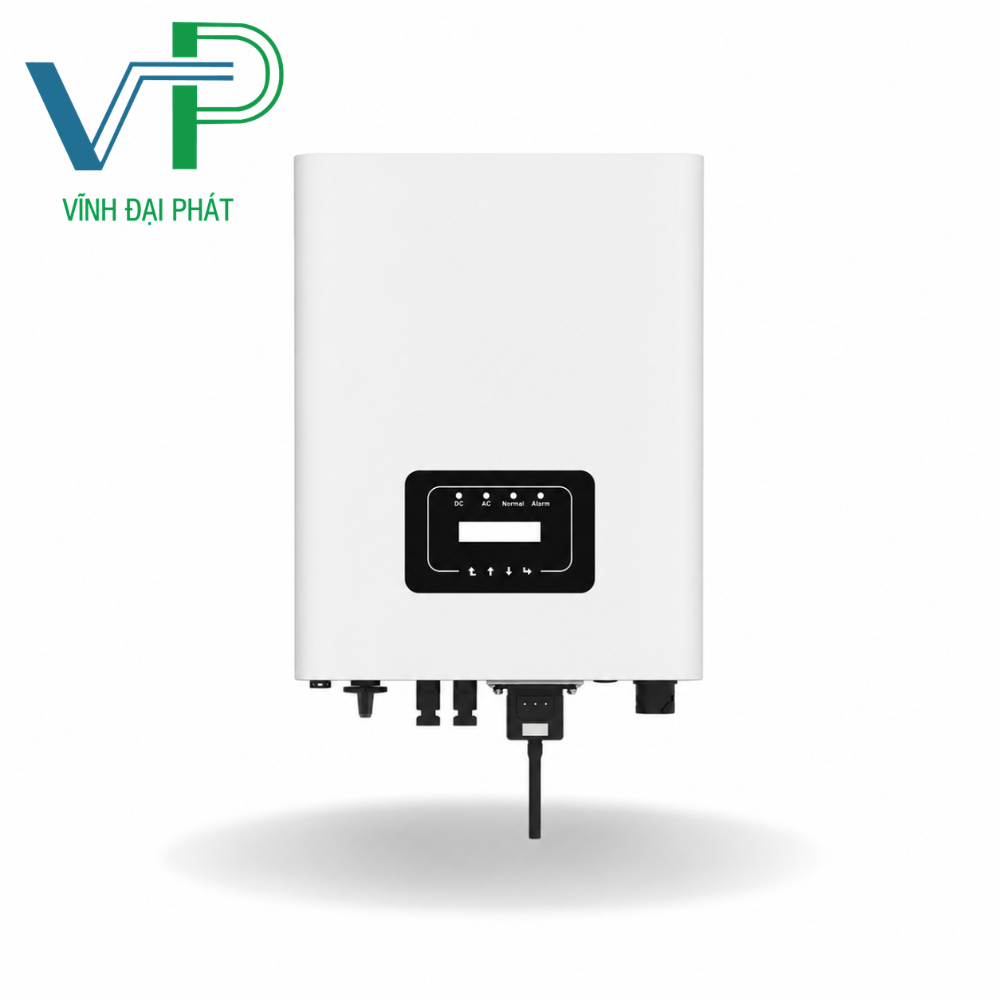

Inverter Deye hòa lưới 15kw 3 pha – DEYE SUN-15K-G06P3-EU-BM2-P1

Deye SUN-15K-G06P3-EU-BM2-P1 là biến tần hòa lưới 3 pha công suất 15kW, phù hợp cho nhà xưởng, showroom, văn phòng, khách sạn, trường học và các cơ sở kinh doanh sử dụng phần lớn điện năng vào ban ngày. Thiết bị hỗ trợ dàn pin mặt trời có tổng công suất tối đa 22,5kWp, điện áp PV đầu vào lên đến 1100V và dải điện áp MPPT rộng từ 120V đến 1000V, tạo điều kiện thuận lợi khi thiết kế chuỗi pin cho các mái có diện tích lớn.

Model này được trang bị 2 MPPT độc lập và 3 đầu vào string theo cấu hình 1+2. MPPT thứ nhất tiếp nhận một chuỗi pin, trong khi MPPT thứ hai có thể tiếp nhận hai chuỗi song song. Cấu hình này giúp kỹ thuật viên phân bổ dàn pin theo từng hướng mái, độ nghiêng hoặc điều kiện bức xạ khác nhau, đồng thời khai thác hiệu quả những khu vực mái có diện tích không đồng đều.

Bên cạnh khả năng tiếp nhận công suất PV lớn, Deye SUN-15K-G06 đạt hiệu suất chuyển đổi tối đa 98,5%, hiệu suất châu Âu 98% và hiệu suất MPPT trên 99%. Thiết bị hỗ trợ ứng dụng Zero Export, VSG, giám sát chuỗi pin tùy chọn và chức năng Anti-PID tùy chọn. Thiết kế làm mát tự nhiên, chuẩn bảo vệ IP65, chống sét Type II ở cả phía DC và AC cùng nhiều lớp bảo vệ điện giúp inverter phù hợp với các hệ thống điện mặt trời thương mại cần vận hành ổn định trong thời gian dài.

Thông số kỹ thuật biến tần Deye hòa lưới 15kw 3 pha

Deye SUN-15K-G06 Lắp Được Bao Nhiêu Tấm Pin?

Theo datasheet, Deye SUN-15K-G06 cho phép kết nối dàn pin mặt trời có tổng công suất tối đa 22.500Wp. Tuy nhiên, số lượng tấm pin không thể xác định chỉ bằng phép chia tổng công suất PV cho công suất của từng module. Cấu hình thực tế còn phải đáp ứng các giới hạn về điện áp hở mạch, điện áp làm việc, dòng điện và cách chia ba chuỗi pin trên hai MPPT.

Tính theo tấm pin 620W

Nếu sử dụng tấm pin công suất 620W, số lượng lý thuyết theo giới hạn công suất là:

22.500W ÷ 620W ≈ 36,29 tấm

Xét riêng về công suất, có thể sử dụng tối đa khoảng 36 tấm 620W, tương đương:

36 × 620W = 22.320W, tương đương 22,32kWp.

Mức công suất này vẫn nằm trong giới hạn 22,5kWp của inverter. Tuy nhiên, cách chia 36 tấm phải được tính theo điện áp và dòng điện của module cụ thể, không nên mặc định chia thành ba chuỗi 12 tấm khi chưa kiểm tra Voc và Vmp.

Tính theo tấm pin khoảng 730W

Nếu sử dụng module công suất khoảng 730W:

22.500W ÷ 730W ≈ 30,82 tấm

Có thể cân nhắc 30 tấm, tương đương:

30 × 730W = 21.900W, tương đương 21,9kWp.

Xét về số lượng, 30 tấm thuận lợi hơn để phân bổ thành ba chuỗi có số module bằng nhau. Một cấu hình tham khảo có thể là ba string, mỗi string 10 tấm. Dù vậy, cấu hình này chỉ được chốt sau khi kiểm tra tổng Voc của 10 module trong điều kiện nhiệt độ thấp nhất và tổng Vmp trong điều kiện vận hành nóng.

Những giới hạn cần kiểm tra trước khi chia string

Deye SUN-15K-G06 có các thông số đầu vào PV quan trọng:

• Điện áp PV tối đa: 1100V.
• Điện áp khởi động: 140V.
• Dải điện áp MPPT: 120–1000V.
• Điện áp PV danh định: 600V.
• Dòng đầu vào tối đa: 20A + 26A.
• Dòng ngắn mạch tối đa: 30A + 39A.
• Cấu hình MPPT/string: 2/1+2.
• Khi thiết kế, cần kiểm tra bốn điều kiện chính.

Tổng Voc của mỗi string không được vượt 1100V. Điện áp này phải được hiệu chỉnh theo nhiệt độ thấp nhất tại khu vực lắp đặt vì Voc của module tăng khi nhiệt độ giảm.

Tổng Vmp cần nằm trong dải 120–1000V. Để inverter làm việc hiệu quả, điện áp vận hành của chuỗi nên tiến gần vùng điện áp danh định 600V thay vì chỉ vừa đủ vượt ngưỡng khởi động.

Dòng của string trên MPPT 1 không vượt 20A. MPPT này chỉ nhận một chuỗi pin nên dòng làm việc của module phải nằm trong giới hạn tương ứng.

Tổng dòng của hai string song song trên MPPT 2 không vượt 26A. Đây là điểm cần đặc biệt lưu ý khi dùng module công suất lớn có dòng Imp cao. Nếu mỗi chuỗi có dòng khoảng 13,5A, hai chuỗi song song sẽ đạt khoảng 27A, cao hơn giới hạn 26A của MPPT thứ hai.

Vì vậy, về mặt công suất, Deye SUN-15K-G06 có thể tiếp nhận khoảng 36 tấm 620W hoặc 30 tấm 730W. Cấu hình cuối cùng phải dựa trên datasheet của tấm pin cụ thể, đặc biệt là các thông số Voc, Vmp, Imp, Isc và hệ số nhiệt điện áp.

Vĩnh Đại Phát Solar – Đơn Vị Phân Phối Biến Tần Deye Chính Hãng Toàn Quốc

Đối với hệ thống điện mặt trời hòa lưới 3 pha, hiệu quả đầu tư không chỉ phụ thuộc vào chất lượng inverter mà còn phụ thuộc trực tiếp vào cách thiết kế chuỗi PV, lựa chọn thiết bị bảo vệ và cấu hình hệ thống theo phụ tải thực tế. Nếu số lượng module trên string không phù hợp hoặc hai chuỗi song song vượt dòng MPPT, inverter có thể không khai thác hết công suất và phát sinh cảnh báo trong quá trình vận hành.

Vĩnh Đại Phát Solar phân phối biến tần Deye và cung cấp giải pháp điện mặt trời cho khách hàng, đại lý, thợ lắp đặt và doanh nghiệp trên toàn quốc. Đối với model Deye SUN-15K-G06P3-EU-BM2-P1, đội ngũ kỹ thuật hỗ trợ từ khâu khảo sát nhu cầu đến tính toán dàn pin, chia chuỗi và cấu hình hệ thống hòa lưới 3 pha.
