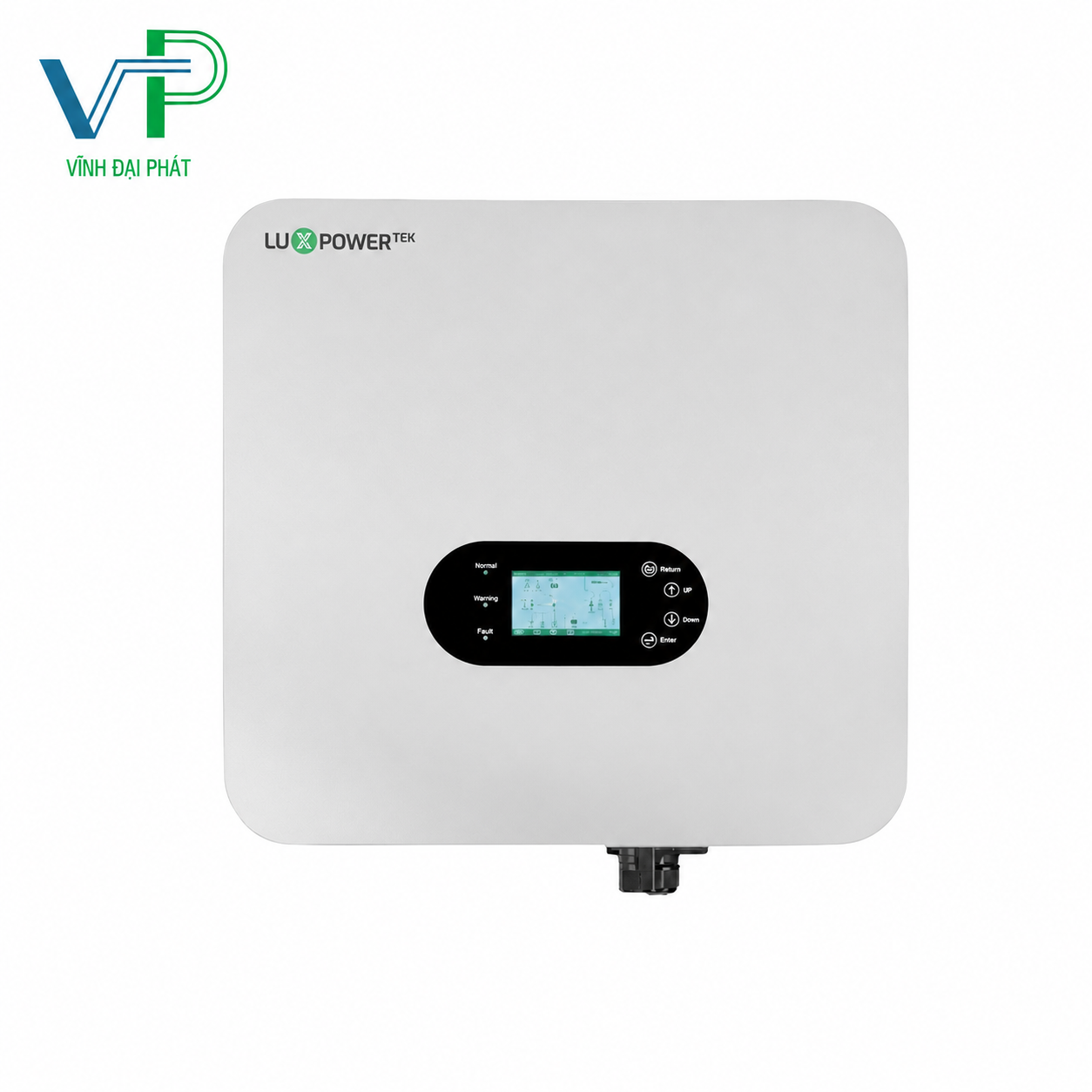

Inverter Hybrid Luxpower Trip 15KW 3 pha áp cao – TriP-15K

LuxPower TriP 15K là biến tần Hybrid 3 pha công suất 15kW, phù hợp cho biệt thự lớn, khách sạn, nhà hàng, văn phòng, nhà xưởng nhỏ và các công trình có nhu cầu kết hợp điện mặt trời với pin lưu trữ. Thiết bị hỗ trợ dàn PV tối đa 22,5kWp, sử dụng 3 MPPT độc lập, mỗi MPPT có thể kết nối hai chuỗi pin, giúp linh hoạt khi bố trí module trên nhiều hướng mái hoặc khu vực có điều kiện bức xạ khác nhau.

LuxPower TriP 15K làm việc với hệ pin điện áp cao có dải hoạt động 100–700V, hỗ trợ công suất sạc/xả tối đa 15kW và dòng sạc/xả tối đa 50A. So với kiến trúc pin 48V, hệ điện áp cao phù hợp hơn với inverter công suất lớn vì giúp giảm dòng điện, hạn chế phát nhiệt và giảm tổn hao trên đường truyền.

Ngoài chế độ hòa lưới và lưu trữ, inverter còn cung cấp đầu ra UPS 15kW, thời gian chuyển mạch 20ms, khả năng chịu tải đỉnh bằng 1,5 lần công suất định mức trong 10 giây và hỗ trợ tải 3 pha không cân bằng. Thiết bị được tích hợp cổng GEN riêng, Smart Load, AC Coupling, giám sát qua màn hình cảm ứng màu, WiFi, CAN và RS485.

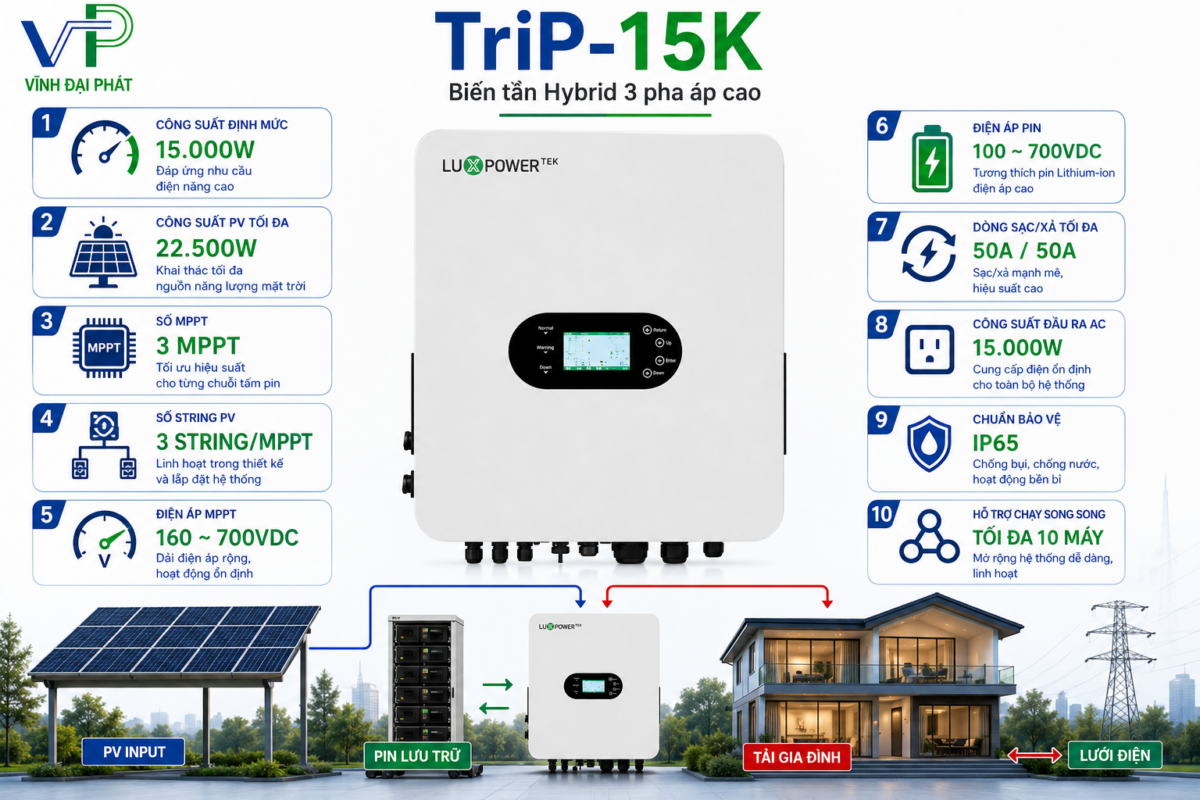

Thông số kỹ thuật biến tần Luxpower Trip 15KW 3 pha áp cao

Đầu Ra Mất Cân Bằng 150% Có Ý Nghĩa Gì?

Trong hệ thống điện 3 pha, phụ tải thực tế thường không được phân bố hoàn toàn đồng đều. Một pha có thể cấp nhiều máy lạnh, thiết bị văn phòng hoặc tải 1 pha hơn hai pha còn lại. Nếu inverter hạn chế mạnh khả năng cấp tải lệch pha, hệ thống có thể không tận dụng hết công suất dù tổng tải vẫn nằm trong giới hạn.

Datasheet của dòng LuxPower Trip 15K 3 pha công bố khả năng hỗ trợ đầu ra mất cân bằng 150%, với mức tối đa 15kW trên một pha. Đây là đặc điểm chung được nêu cho dòng sản phẩm; cách áp dụng cụ thể trên model TriP 15K vẫn phải tuân theo tổng công suất định mức 15kW và các điều kiện vận hành của inverter.

Linh hoạt hơn khi tải giữa ba pha không đều

Khả năng cấp tải không cân bằng giúp inverter thích ứng tốt hơn với các công trình có:

• Nhiều tải 1 pha phân bố không đều.
• Một pha tập trung máy lạnh hoặc thiết bị văn phòng.
• Máy bơm hoặc động cơ chỉ kết nối trên một nhánh.
• Phụ tải thay đổi liên tục giữa các pha.
• Các khu vực sử dụng điện độc lập trong cùng tòa nhà.

Thay vì yêu cầu tải trên ba pha phải luôn bằng nhau, inverter có thể phân phối công suất linh hoạt hơn theo nhu cầu thực tế.

Giảm tình trạng thiếu công suất cục bộ trên một pha

Ví dụ, tổng tải của công trình vẫn dưới 15kW nhưng một pha có nhu cầu cao hơn rõ rệt so với hai pha còn lại. Khả năng chịu mất cân bằng giúp inverter ưu tiên công suất cho pha đang cần nhiều điện hơn, thay vì bị giới hạn bởi mức phân bổ đều một phần ba trên mỗi pha.

Điều này có thể giúp:

• Hạn chế lấy thêm điện lưới trên pha tải cao.
• Tận dụng tốt hơn nguồn điện từ PV và pin.
• Giảm nguy cơ quá tải cục bộ do phân pha chưa tối ưu.
• Phù hợp với công trình có nhiều thiết bị 1 pha.

Không đồng nghĩa một pha được cấp 15kW liên tục trong mọi điều kiện

Thông số tối đa 15kW mỗi pha không nên được hiểu là inverter có thể đồng thời cấp 15kW trên cả ba pha. Công suất đầu ra định mức của model TriP 15K vẫn là 15kW tổng cộng.

Khả năng thực tế còn phụ thuộc vào:

• Tổng tải của cả ba pha.
• Công suất PV tại thời điểm đó.
• Công suất xả của pin.
• Giới hạn của BMS.
• Chế độ hòa lưới hoặc UPS.
• Nhiệt độ và điều kiện vận hành của inverter.

Do đó, khi thiết kế vẫn cần cân pha hợp lý. Tính năng đầu ra mất cân bằng là khả năng hỗ trợ linh hoạt, không thay thế cho việc khảo sát và phân bổ tải đúng kỹ thuật.

Phù hợp với hệ thống Hybrid thương mại

Khả năng chịu tải lệch pha đặc biệt hữu ích tại:

• Khách sạn có nhiều phòng sử dụng tải độc lập.
• Nhà hàng có thiết bị bếp và máy lạnh phân bố không đều.
• Văn phòng có nhiều tầng.
• Biệt thự sử dụng nhiều tải 1 pha.
• Nhà xưởng nhỏ có cả tải 1 pha và 3 pha.

Khi kết hợp với pin lưu trữ điện áp cao, inverter có thể sử dụng nguồn điện từ PV và pin để hỗ trợ pha đang có nhu cầu lớn hơn, nâng cao tỷ lệ tự tiêu thụ điện mặt trời.

UPS 15kW Giúp Hệ Thống Hoạt Động Liên Tục Như Thế Nào?

LuxPower TriP 15K cung cấp đầu ra UPS có công suất định mức 15kW, bằng với công suất đầu ra của inverter. Khi điện lưới mất hoặc vượt ngoài điều kiện cho phép, thiết bị có thể chuyển sang sử dụng nguồn từ pin lưu trữ và dàn PV để tiếp tục cấp điện cho tải dự phòng.

Chuyển nguồn tự động trong 20ms

Theo datasheet, thời gian chuyển mạch của đầu ra UPS là 20ms, tương đương 0,02 giây. Khoảng thời gian này đủ nhanh để nhiều thiết bị thông thường tiếp tục vận hành mà người dùng khó nhận thấy quá trình chuyển nguồn.

Các tải phù hợp có thể gồm:

• Camera giám sát.
• Modem và hệ thống mạng.
• Máy tính văn phòng.
• Hệ thống kiểm soát ra vào.
• Chiếu sáng.
• Tủ lạnh và tủ đông.
• Máy chủ hoặc thiết bị điều khiển phù hợp.

Một số thiết bị đặc biệt nhạy cảm có thể yêu cầu UPS chuyên dụng với tiêu chuẩn chuyển mạch riêng, do datasheet chỉ công bố thời gian 20ms cho inverter.

Công suất dự phòng 15kW cho tải 3 pha

Không giống các inverter dân dụng chỉ cung cấp một đầu ra dự phòng nhỏ, TriP 15K có thể cấp tải UPS 3 pha với công suất định mức 15kW.

Khả năng này phù hợp với công trình cần duy trì nhiều nhóm thiết bị khi mất điện, chẳng hạn:

• Hệ thống chiếu sáng và an ninh.
• Thiết bị văn phòng.
• Máy bơm tuần hoàn.
• Hệ thống mạng và máy chủ.
• Một phần tải sản xuất quan trọng.
• Máy lạnh hoặc thiết bị làm mát được tính toán phù hợp.

Để tránh quá tải, nên tách riêng tải thiết yếu vào tủ UPS thay vì đưa toàn bộ phụ tải công trình vào đầu ra dự phòng.

Chịu công suất đỉnh 1,5 lần trong 10 giây

Datasheet cho biết đầu ra UPS có khả năng chịu công suất đỉnh bằng 1,5 lần công suất định mức trong 10 giây. Với model 15kW, mức công suất đỉnh lý thuyết có thể đạt khoảng:

15kW × 1,5 = 22,5kW trong thời gian ngắn.

Khả năng này hỗ trợ các thiết bị có dòng khởi động cao như máy bơm, máy nén hoặc một số động cơ. Tuy nhiên, mức 22,5kW không phải công suất vận hành liên tục; sau khoảng thời gian quá tải cho phép, tổng tải phải trở lại trong giới hạn 15kW.

Pin lưu trữ quyết định thời gian dự phòng

UPS 15kW cho biết khả năng cấp công suất của inverter, không phản ánh thời gian hệ thống có thể duy trì tải. Thời gian dự phòng còn phụ thuộc vào:

• Dung lượng pin lưu trữ.
• Mức SOC tại thời điểm mất điện.
• Công suất tải thực tế.
• Độ sâu xả được cài đặt.
• Hiệu suất sạc/xả.
• Giới hạn công suất của BMS.

Ví dụ, cùng một hệ pin, tải 5kW sẽ hoạt động lâu hơn đáng kể so với tải 15kW. Vì vậy, dung lượng pin phải được lựa chọn theo số giờ dự phòng mong muốn, không chỉ theo công suất inverter.

Điều kiện để UPS vận hành ổn định

Hệ thống cần được thiết kế đồng bộ về:

• Điện áp pin trong dải 100–700V.
• Công suất xả tối đa của bộ pin.
• Giao thức CAN hoặc RS485 với BMS.
• CB và cầu chì pin điện áp cao.
• Tiết diện dây dẫn.
• Phân nhóm tải quan trọng.
• Thứ tự pha và phương án tiếp địa.
• Tủ điện đầu ra UPS riêng.

LuxPower TriP 15K hỗ trợ công suất sạc/xả tối đa 15kW và dòng sạc/xả tối đa 50A. Nếu bộ pin hoặc BMS có giới hạn thấp hơn, công suất UPS thực tế khi mất lưới cũng có thể bị giới hạn theo khả năng của pin.
