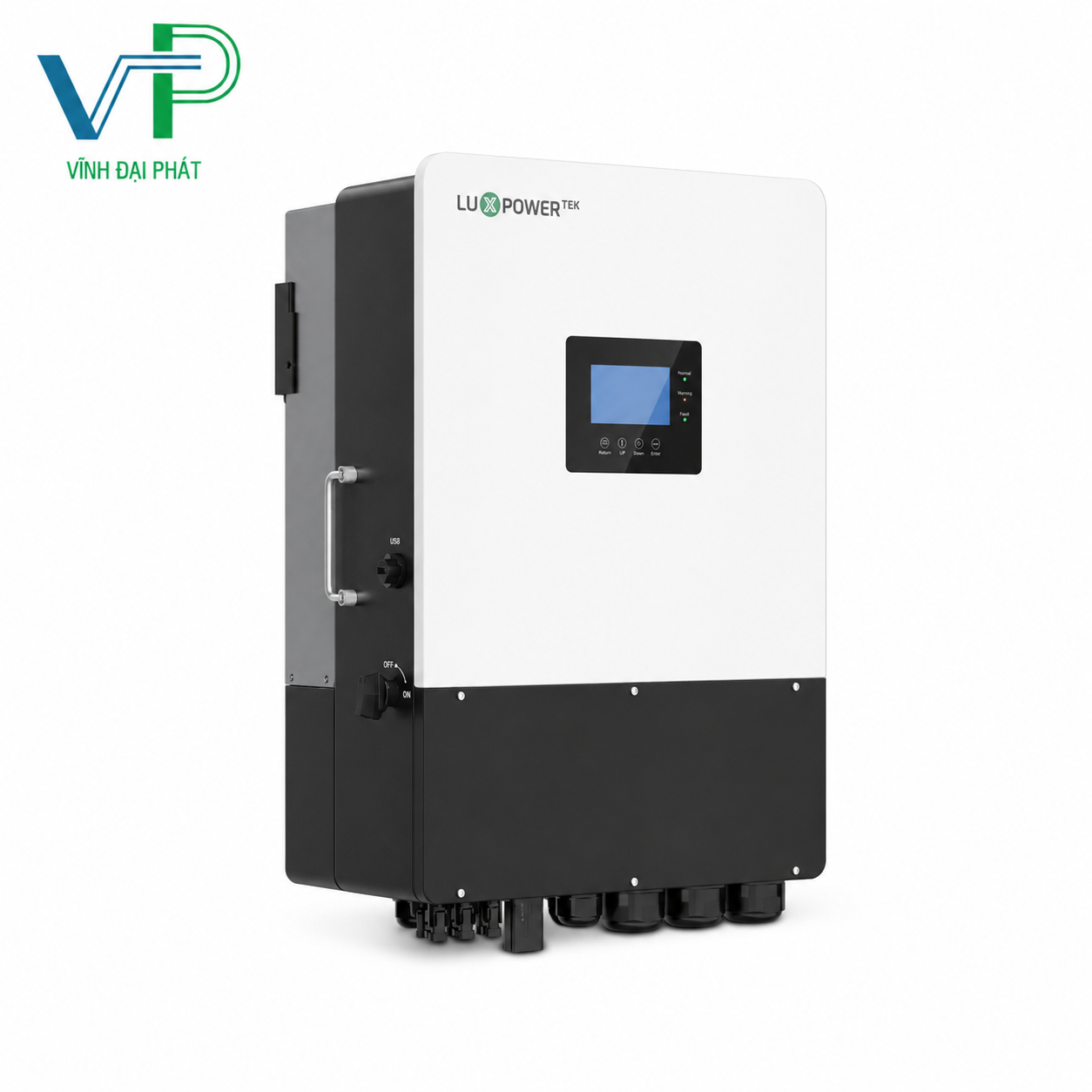

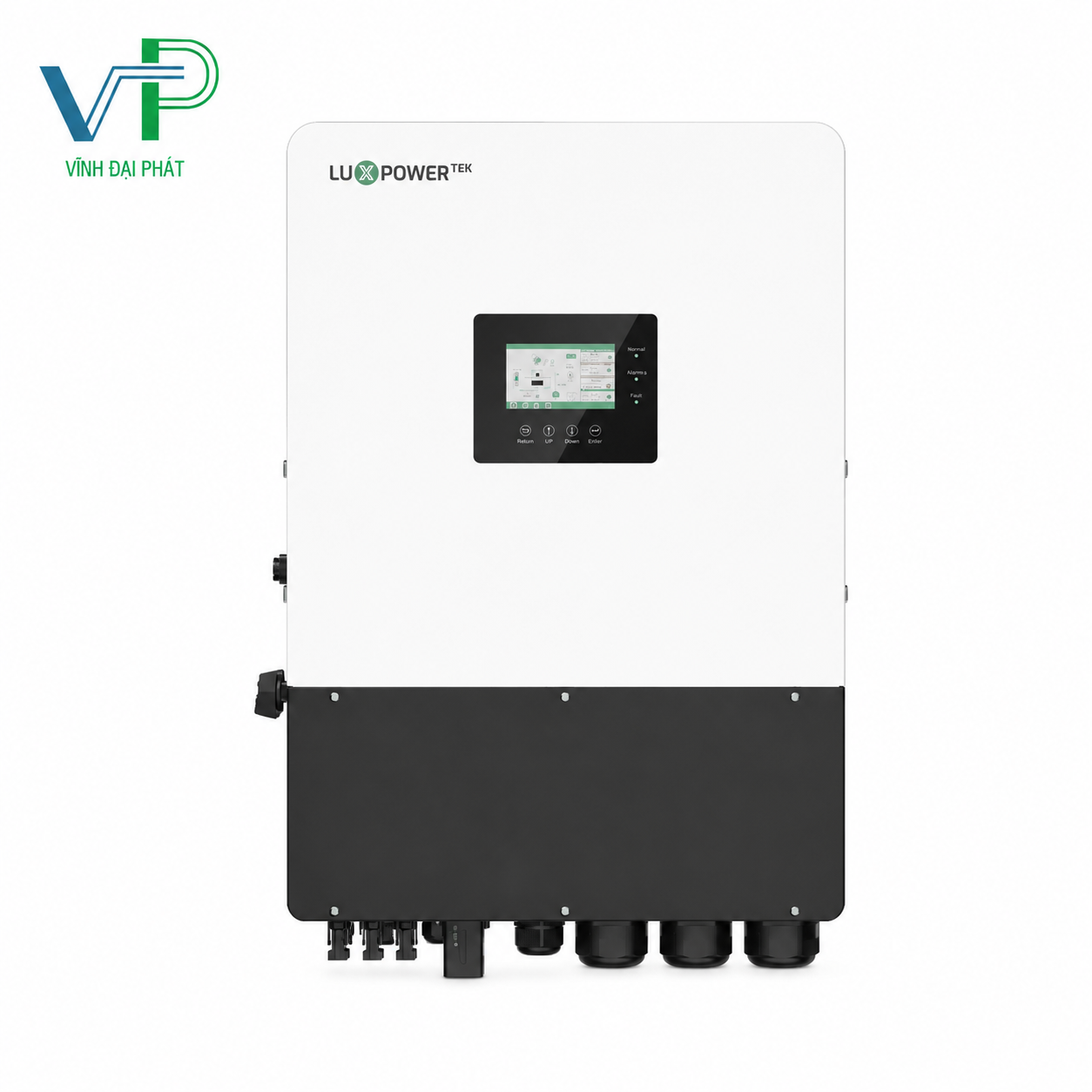

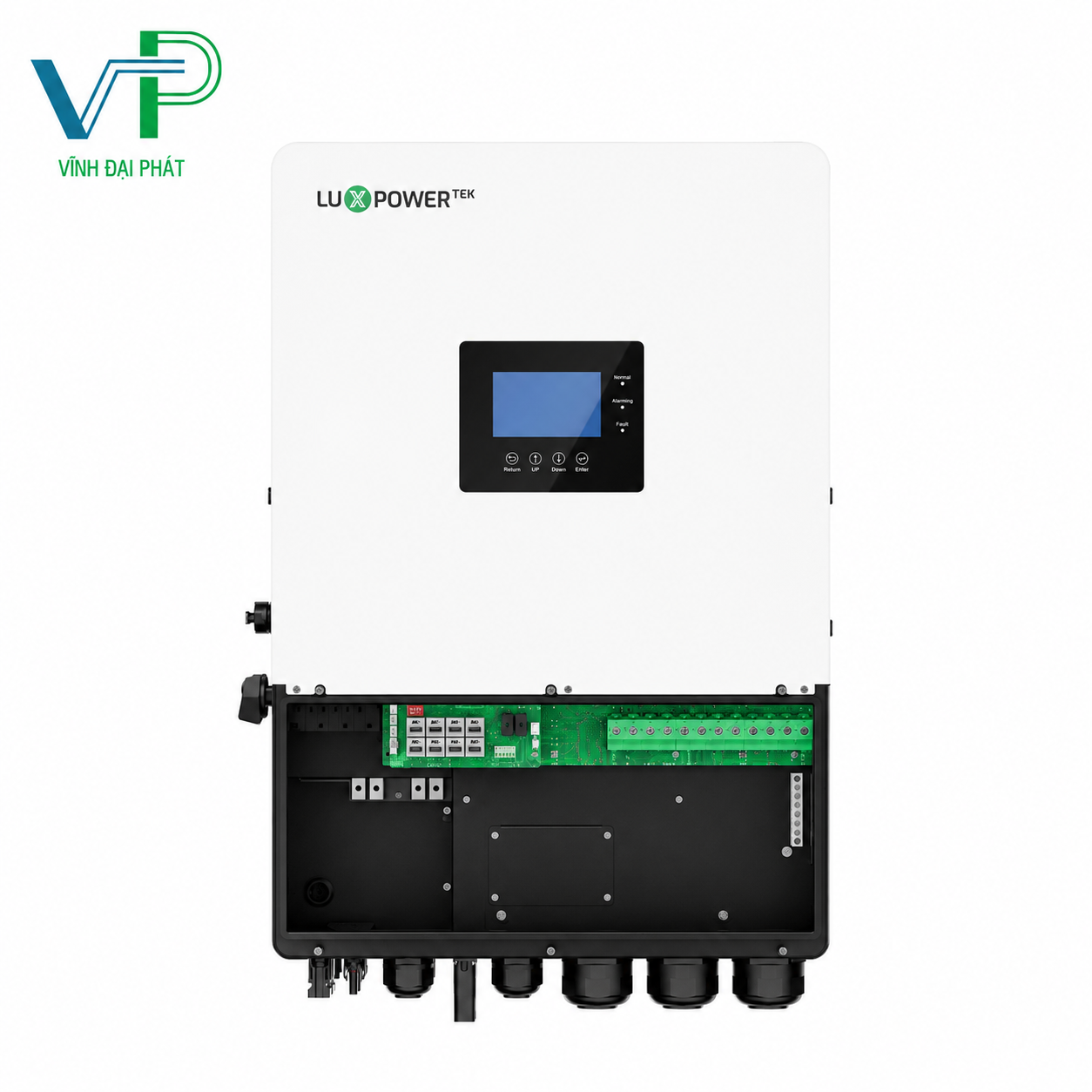

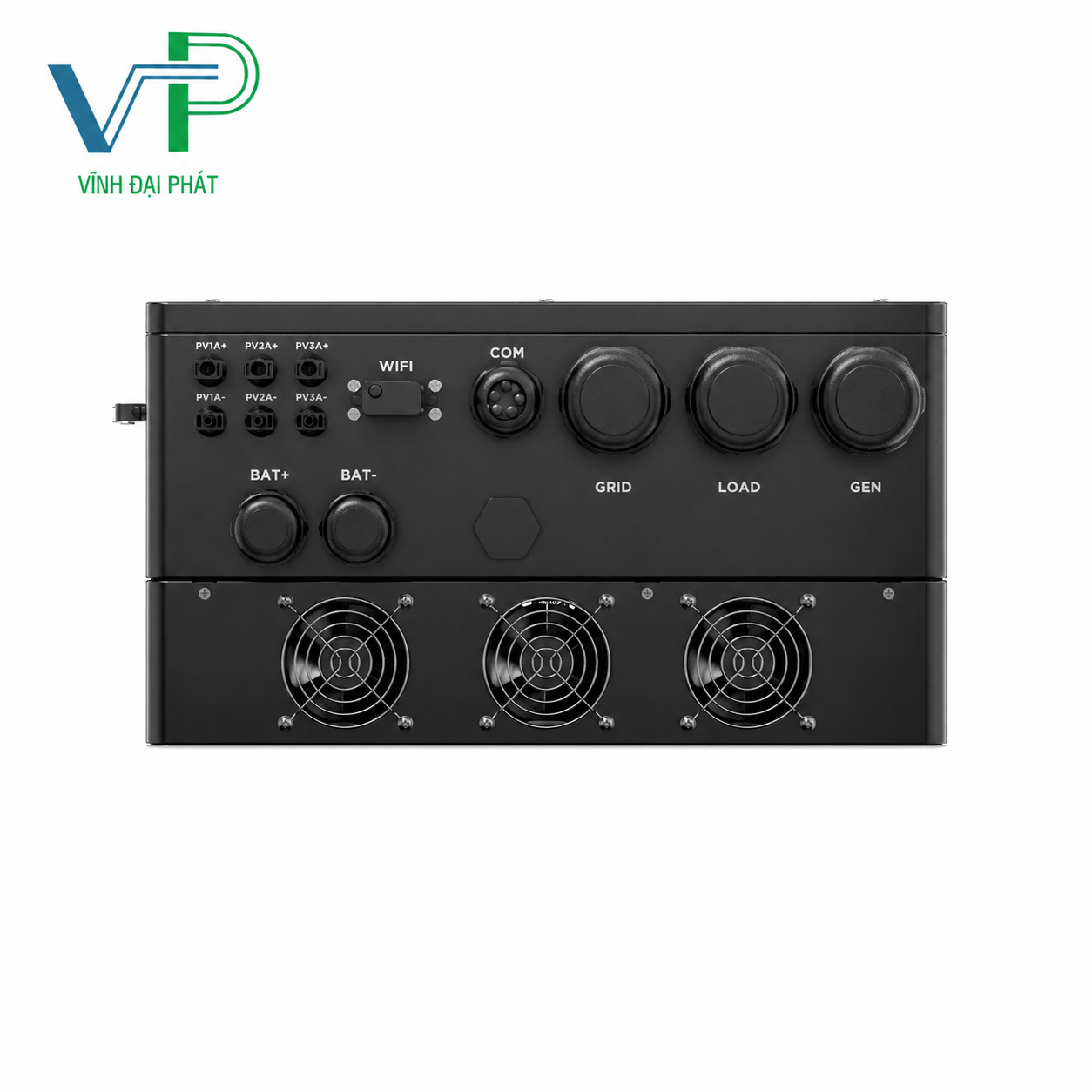

Inverter Hybrid Luxpower Trip 12KW 3 pha áp thấp – TriP2-LB-3P 12K
- LuxPower TriP2-LB-3P 12K (Hybrid 3 pha áp thấp)
- suất định mức: 12.000W
- Công suất PV tối đa: 24.000Wp
- 3 MPPT độc lập – 3 String PV
- Điện áp PV tối đa: 1000VDC
- Điện áp pin 48V (40–60VDC) – Dòng sạc/xả tối đa 250A
- Chuẩn bảo vệ: IP66
- Bảo hành: 5 năm
LuxPower TriP2-LB-3P 12K là biến tần Hybrid 3 pha công suất 12kW, được thiết kế cho các công trình cần kết hợp điện mặt trời, pin lưu trữ 48V và nguồn điện dự phòng. Sản phẩm phù hợp với biệt thự lớn, khách sạn, nhà hàng, văn phòng, cửa hàng và cơ sở kinh doanh sử dụng điện 3 pha.
Theo datasheet, thiết bị hỗ trợ dàn pin mặt trời có tổng công suất tối đa 24kWp, tương đương gấp đôi công suất đầu ra định mức 12kW. Inverter được trang bị 3 MPPT độc lập, mỗi MPPT quản lý một string, với điện áp PV tối đa 1.000V và dải điện áp MPPT từ 200–900V. Cấu hình này giúp dàn pin có thể được phân chia trên ba khu vực mái có hướng hoặc điều kiện bức xạ khác nhau.
LuxPower TriP2-LB-3P 12K sử dụng pin Lithium-ion hoặc ắc quy chì trong dải điện áp 40–60V. Dòng sạc/xả tối đa đạt 250A, công suất sạc/xả tối đa 12kW và pin Lithium có thể tự động nhận dạng thông qua BMS. Thiết bị còn hỗ trợ tải 3 pha không cân bằng, bám tải riêng theo từng pha hoặc trung bình pha, cài đặt tối đa 8 khung thời gian sạc/xả, Smart Load, Generator và AC Coupling.
Với đầu ra UPS 12kW, thời gian chuyển mạch 20ms, chuẩn bảo vệ IP66 và khả năng chạy song song tối đa 10 inverter, LuxPower TriP2-LB-3P 12K là giải pháp phù hợp cho các công trình muốn tăng tỷ lệ tự sử dụng điện mặt trời, giảm phụ thuộc vào lưới điện và chủ động nguồn điện dự phòng.
Thông số kỹ thuật biến tần Luxpower Trip 12KW 3 pha áp thấp
| ĐỊNH MỨC | GIÁ TRỊ |
|---|---|
| Model | TriP2-LB-3P 12K |
| Loại | Biến tần Hybrid 3 pha áp thấp |
| Công suất PV max | 24.000Wp |
| Điện áp PV đầu vào định mức | 690 VDC |
| Điện áp PV đầu vào tối đa | 1000VDC |
| Dải điện áp MPPT | 200 – 900VDC |
| Điện áp khởi động | 100VDC |
| Số MPPT | 3 |
| Số String PV | 3 (1 String/MPPT) |
| Dòng đầu vào PV tối đa / MPPT | 20A |
| Dòng ngắn mạch PV tối đa / MPPT | 25A |
| Loại pin hỗ trợ | Lithium-ion / Axit chì |
| Điện áp pin | 40 – 60VDC |
| Dòng sạc/xả tối đa | 250A |
| Công suất sạc/xả tối đa | 12.000W |
| Phương pháp sạc pin Lithium | Tự động nhận dạng, tương thích qua BMS |
| Điện áp đầu vào AC | 3L/N/PE, 230/400VAC |
| Tần số đầu vào AC | 50/60Hz |
| Công suất đầu vào AC tối đa | 18.750W |
| Dòng đầu vào AC tối đa | 28.41A |
| Điện áp đầu ra AC | 3L/N/PE, 230/400VAC |
| Tần số đầu ra AC | 50/60Hz |
| Công suất đầu ra AC định mức | 12.000W |
| Dòng đầu ra AC định mức | 18.18A |
| Điện áp đầu vào GEN | 3L/N/PE, 230/400VAC |
| Tần số đầu vào GEN | 50/60Hz |
| Dòng đầu vào GEN | 30A |
| Công suất đầu vào GEN tối đa | 20.700W |
| Công suất đầu ra UPS | 15.000W (PV + Battery) |
| Điện áp đầu ra UPS | 3L/N/PE, 230/400VAC |
| Dòng đầu ra UPS | 22.73A |
| Tần số đầu ra UPS | 50/60Hz |
| Công suất quá tải | 1.5Pn trong 10 giây |
| Thời gian chuyển mạch | 20ms |
| Dạng sóng đầu ra | Sóng sin chuẩn (Pure Sine Wave) |
| THDv | <3% |
| Hiệu suất MPPT | 97.70% |
| Hiệu suất sạc/xả tối đa | 94.0% |
| Bảo vệ quá dòng/quá áp | Có |
| Bảo vệ chống phát ngược khi mất lưới | Có |
| Bảo vệ ngắn mạch AC | Có |
| Bảo vệ dòng rò | Có |
| Giám sát lưới | Có |
| Công tắc DC | Có |
| Chống sét DC | Có |
| Bảo vệ ngược cực PV | Có |
| Chống sét AC | Có |
| Cấp bảo vệ | IP66 |
| Kích thước (R × C × S) | 480 × 703 × 258 mm |
| Khối lượng | 53kg |
| Nhiệt độ hoạt động | -25°C đến +60°C (giảm công suất khi >45°C) |
| Nhiệt độ lưu kho | -25°C đến +60°C |
| Độ ẩm hoạt động | 0 – 100% RH |
| Giao tiếp | Màn hình cảm ứng màu, RS485, WiFi, CAN |
| Phương thức làm mát | Làm mát thông minh |
| Nguyên lý chuyển đổi | Không biến áp (Transformer-less) |
| Độ cao lắp đặt | <2000m |
| Độ ồn | <50dB |
| Tiêu chuẩn & chứng nhận | Theo datasheet LuxPower TriP2-LB-3P Series |
