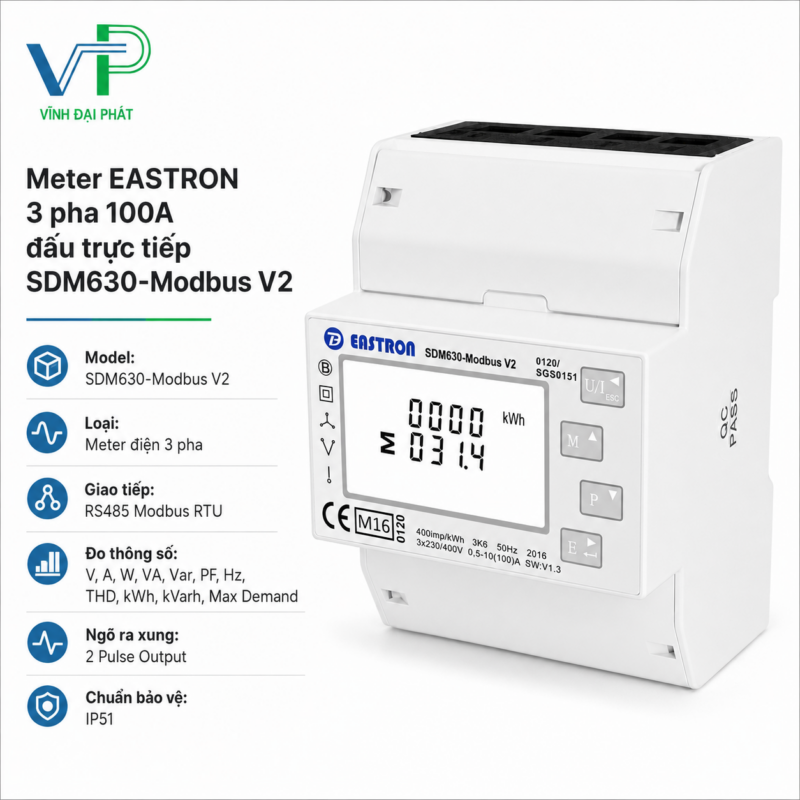

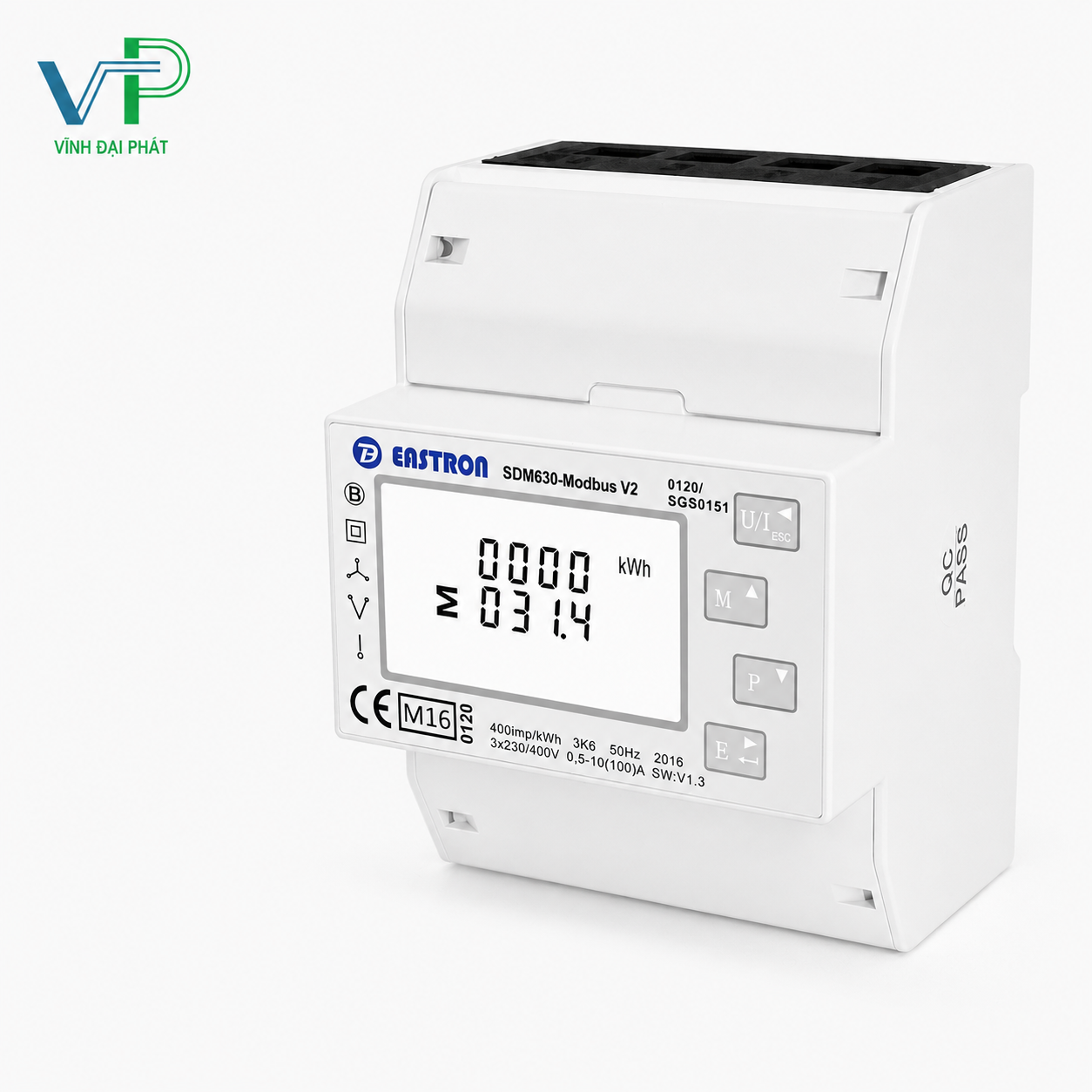

Meter EASTRON 3 pha 100A – SDM630-Modbus V2
- Meter EASTRON 3 pha 100A đấu trực tiếp
- Model: SDM630-Modbus V2
- Loại: Meter điện 3 pha
- Giao tiếp: RS485 Modbus RTU
- Đo thông số: V, A, W, VA, Var, PF, Hz, THD, kWh, kVarh, Max Demand
- Ngõ ra xung: 2 Pulse Output
- Chuẩn bảo vệ: IP51
| ĐỊNH MỨC | GIÁ TRỊ |
|---|---|
| Model | SDM630-Modbus V2 |
| Loại | Meter điện 3 pha |
| Kiểu lắp đặt | Thanh DIN Rail |
| Hệ thống điện | 3P4W / 3P3W / 1P2W |
| Điện áp định mức | 3×230/400VAC |
| Dải điện áp hoạt động | 80% – 120% Un |
| Tần số định mức | 50/60Hz |
| Dòng điện định mức | 10A |
| Dòng điện tối đa | 100A (đấu trực tiếp) |
| Dải đo dòng điện | 0.4% Ib – Imax |
| Kết nối | Đấu trực tiếp (Direct Connected) |
| Công suất tiêu thụ | ≤2W / 10VA mỗi pha |
| Điện áp chịu đựng AC | 4kV / 1 phút |
| Xung chịu sét | 6kV (1.2/50µs) |
| Hiển thị | LCD có đèn nền |
| Độ chính xác thời gian | <1 giây/ngày |
| Số biểu giá (Tariff) | 4 |
| Số khoảng thời gian | 10 |
| Độ chính xác điện năng | Class 0.5 (Active Energy) |
| Độ chính xác điện áp | ±0.5% |
| Độ chính xác dòng điện | ±0.5% |
| Độ chính xác tần số | ±0.2% |
| Độ chính xác hệ số công suất | ±1% |
| Cấp chính xác điện năng phản kháng | Class 2 |
| Giao tiếp | RS485 |
| Chuẩn truyền thông | Modbus RTU |
| Baudrate | 2400 / 4800 / 9600 / 19200 / 38400 bps |
| Địa chỉ Modbus | 1 – 247 |
| Số thiết bị trên Bus | 64 thiết bị |
| Khoảng cách truyền | 1000 m |
| Parity | Even / Odd / None |
| Data Bit | 8 |
| Stop Bit | 1 |
| Giao tiếp M-Bus | EN13757-3 (phiên bản MBus) |
| Ngõ ra xung | 2 Pulse Output |
| Kiểu ngõ ra | Passive |
| Ngõ ra xung 1 | Cấu hình được |
| Ngõ ra xung 2 | 400 imp/kWh |
| Độ rộng xung | 200 / 100 (mặc định) / 60 ms |
| Thông số đo | V, A, W, VA, Var, PF, Hz, THD, kWh, kVarh, Max Demand |
| Đo điện năng | Import / Export / Net kWh |
| Độ ẩm làm việc | ≤90% RH |
| Độ ẩm lưu trữ | ≤95% RH |
| Nhiệt độ làm việc | -25°C đến +55°C |
| Nhiệt độ lưu trữ | -40°C đến +70°C |
| Nhiệt độ tham chiếu | 23°C ±2°C |
| Cấp bảo vệ | IP51 |
| Cấp cách điện | Class II |
| Cấp lắp đặt | CAT III |
| Môi trường cơ khí | M1 |
| Môi trường điện từ | E2 |
| Cấp ô nhiễm | Cấp 2 |
| Chống tĩnh điện | 8kV tiếp xúc / 15kV không khí |
| Chống nhiễu RF | IEC61000-4-3 |
| Chống xung EFT | 4kV |
| Chống Surge | 4kV |
| Tiêu chuẩn | IEC62053-21, EN50470-1, EN50470-3 |
| Chứng nhận | MID, UL |
| Kích thước | 100 × 72 × 66 mm |
